프로파일 레일 베어링 및 가이드 - 500 롤러
제품 세부사항

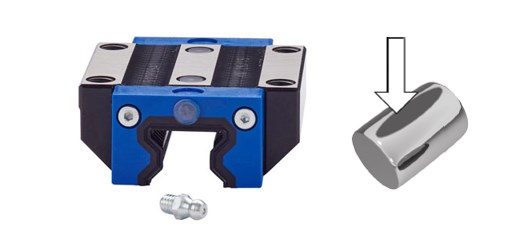

500 시리즈 롤러 프로파일 레일은 동등한 수준의 베어링을 앞뒤가 맞닿도록 배열함으로써 강도를 갖췄습니다. 잘못된 정렬이 존재하는 경우 롤러 에지 하중을 방지할 수 있도록 크라운 처리된 특수 롤러로 보완할 수 있습니다. 그러면 볼 캐리지 또는 양면 롤러 베어링 배열에 비해 하중이 증가하면서 탄성 변형이 더 낮아집니다. 롤러 게이지는 롤러 길이 전체에서 접촉면이 늘어나면 볼 프로파일 레일에 비해 하중 지지력이 증가합니다.
높은 정확도를 요구하는 고하중 응용분야에 적합한 정밀 등급
500 시리즈 롤러 특징:
- 더블백 롤러 트랙 배열
- 강화 나일론 6.6 엔드 캡
- 표준 엔드 씰과 세로 씰이 오염 보호를 제공함
- 정확도 등급: (어셈블리 공차)
- P - 정밀도 등급(±20μm)
- S - 극정밀 등급(±10μm)
- U - 초정밀 등급(±5μm)
- 예압 옵션: (캐리지 동적 하중 "C")
- 1 – 0.03C
- 2 – 0.08C
- 3 – 0.13C
- 크기(mm):
- 25
- 35
- 45
- 55
- 65
고급 분쇄 및 펴기 기술
- 뛰어난 레일 진직도
- 주행 평활도
- 낮은 소음
- 캐리지는 시스템 정확도 저하 없이 정확도 등급이 동일한 모든 레일에서 주행할 수 있음
- 업계 최고의 하중 용량
- 롤러 에지 하중 방지
- 최소 롤러 마찰
- A - 표준
- B - 표준 긺
- C - 좁음
- D - 좁고 긺
500 시리즈 롤러 특징:
- 더블백 롤러 트랙 배열
- 강화 나일론 6.6 엔드 캡
- 표준 엔드 씰과 세로 씰이 오염 보호를 제공함
- 정확도 등급: (어셈블리 공차)
- P - 정밀도 등급(±20μm)
- S - 극정밀 등급(±10μm)
- U - 초정밀 등급(±5μm)
- 예압 옵션: (캐리지 동적 하중 "C")
- 1 – 0.03C
- 2 – 0.08C
- 3 – 0.13C
- 크기(mm):
- 25
- 35
- 45
- 55
- 65
고급 분쇄 및 펴기 기술
- 뛰어난 레일 진직도
- 주행 평활도
- 낮은 소음
- 캐리지는 시스템 정확도 저하 없이 정확도 등급이 동일한 모든 레일에서 주행할 수 있음
- 업계 최고의 하중 용량
- 롤러 에지 하중 방지
- 최소 롤러 마찰
- A - 표준
- B - 표준 긺
- C - 좁음
- D - 좁고 긺

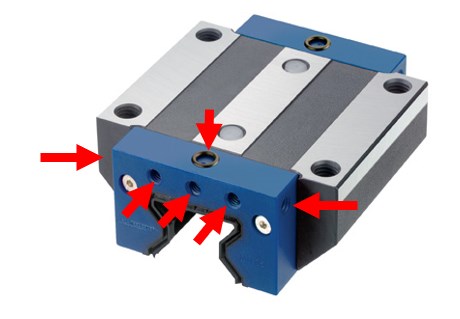

윤활 주입구 위치
500 롤러 캐리지는 측면당 6개의 윤활 주입구 위치가 기본으로 제공됨
- 파이프 플러그로 연결한 중앙 윤활
- 측면 주입구와 오프셋은 탭핑되었지만 밀폐되어 있으며 간단한 수정을 통해 열 수 있음
- 상부에 작은 구멍을 드릴링하고 O-링을 적용해야 함
윤활 주입구 위치
윤활 주입구 위치
레일 스타일
사용 가능한 레일 스타일은 다음과 같습니다.
- A – 상단 볼트(표준)
- U – 하단에서 볼트 조임
- C – 커버 스트립이 있는 상단 볼트
- 최대 6m 길이 사용 가능
레일 스타일 A, U 및 C(왼쪽에서 오른쪽)
레일 스타일 A, U 및 C(왼쪽에서 오른쪽)
캐리지 액세서리
표준 캐리지는 저마찰 이중 립 씰 및 세로 측면 씰과 함께 제공됨
옵션 캐리지 액세서리:
- V - Viton® 와이퍼(532VR)
- Z - 금속 스크래퍼(532ZZ)
- N - 오일 저장 장치(532OW)
- C - 벨로우 클립(531CC)
기타 액세서리
- 스테인리스 스틸 레일 플러그(532 HS)
- 황동 레일 플러그(532 HB)
- 마일라 테이프(532 RT)
- 하단 레일에서 볼트 조임(522 U형)

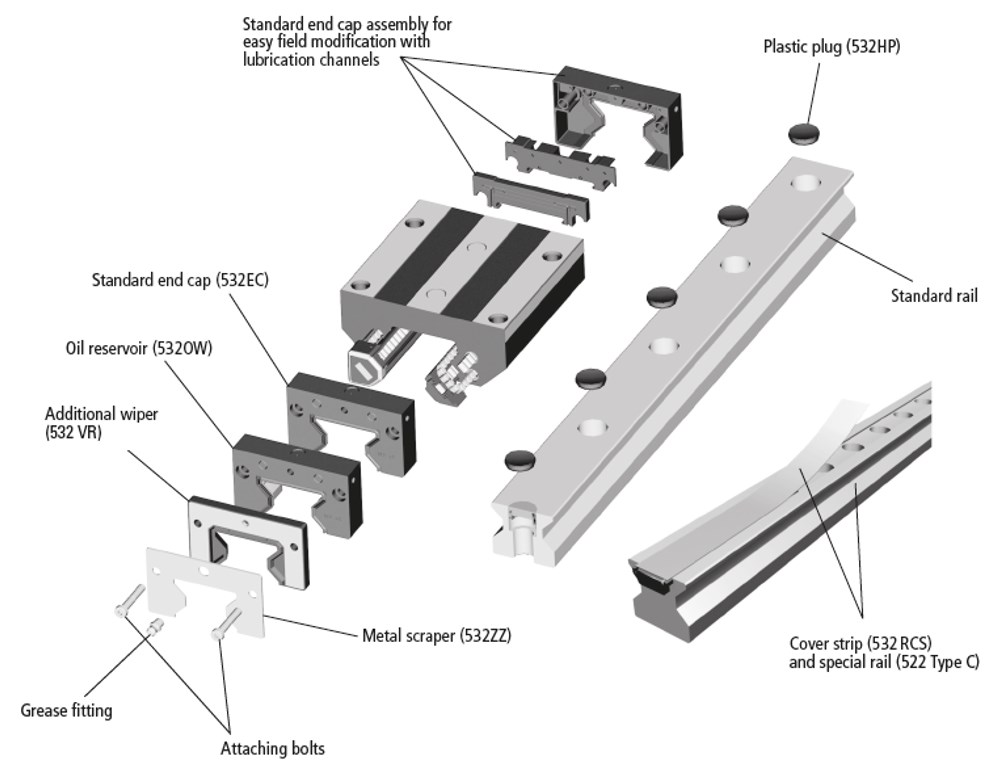

모듈형 액세서리 분해도
