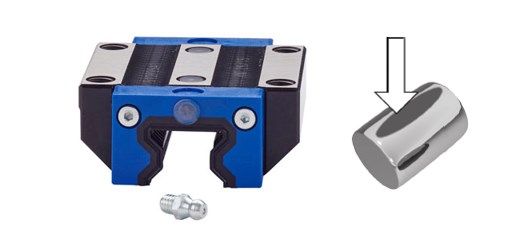

Sztywność rolkowej szyny profilowanej serii 500 osiąga się dzięki zastosowaniu odpowiednika schematu łożyskowania typu „tył do tyłu” uzupełnionego specjalnymi rolkami, których wypukły kształt zapobiega obciążeniu krawędzi rolki w przypadku niewspółosiowości. Powoduje to mniejsze odkształcenie sprężyste przy wzroście obciążenia w porównaniu z wózkiem z kulkami lub schematem łożyskowania typu „przód do przodu”. Prowadnice rolkowe mają zwiększoną obciążalność w porównaniu z profilem kulkowym w wyniku większej powierzchni kontaktu na długości rolki.
Klasa precyzji dla dokładnych zastosowań o dużych obciążeniach
Właściwości serii rolkowej 500:
- Układ bieżni podwójny tyłem
- Wzmocniona nylonowa zaślepka końcowa 6,6
- Standardowe uszczelki końcowe i uszczelki wzdłużne zapewniają ochronę przed zanieczyszczeniami
- Klasa dokładności (tolerancja montażowa):
- P — klasa precyzyjna (±20 μm)
- S — klasa superprecyzyjna (±10 μm)
- U — klasa ultraprecyzyjna (±5 μm)
- Opcje obciążenia wstępnego („C” jest obciążeniem dynamicznym wózka):
- 1 — 0,03 C
- 2 — 0,08 C
- 3 — 0,13 C
- Wymiary (mm):
- 25
- 35
- 45
- 55
- 65
Zaawansowane technologie szlifowania i prostowania
- Doskonała prostoliniowość szyn
- Płynność działania
- Niski poziom hałasu
- Każdy wózek może poruszać się po każdej szynie tej samej klasy dokładności bez pogarszania dokładności układu
- Obciążalności najlepsze w branży
- Zapobiega obciążaniu krawędzi rolki
- Minimalne tarcie rolki
- A — standardowy
- B — standardowy, długi
- C — wąski
- D — wąski, długi
Właściwości serii rolkowej 500:
- Układ bieżni podwójny tyłem
- Wzmocniona nylonowa zaślepka końcowa 6,6
- Standardowe uszczelki końcowe i uszczelki wzdłużne zapewniają ochronę przed zanieczyszczeniami
- Klasa dokładności (tolerancja montażowa):
- P — klasa precyzyjna (±20 μm)
- S — klasa superprecyzyjna (±10 μm)
- U — klasa ultraprecyzyjna (±5 μm)
- Opcje obciążenia wstępnego („C” jest obciążeniem dynamicznym wózka):
- 1 — 0,03 C
- 2 — 0,08 C
- 3 — 0,13 C
- Wymiary (mm):
- 25
- 35
- 45
- 55
- 65
Zaawansowane technologie szlifowania i prostowania
- Doskonała prostoliniowość szyn
- Płynność działania
- Niski poziom hałasu
- Każdy wózek może poruszać się po każdej szynie tej samej klasy dokładności bez pogarszania dokładności układu
- Obciążalności najlepsze w branży
- Zapobiega obciążaniu krawędzi rolki
- Minimalne tarcie rolki
- A — standardowy
- B — standardowy, długi
- C — wąski
- D — wąski, długi
Miejsca wprowadzania smaru

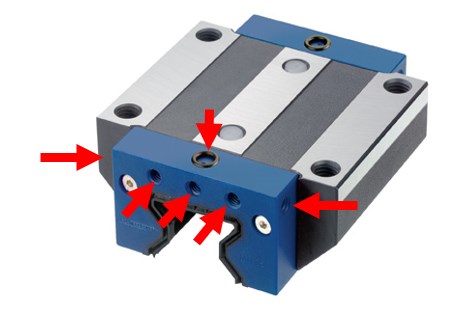

Wózek rolkowy 500 ma 6 miejsc wprowadzania smaru z każdej strony
- Smarowanie centralne jest zamknięte zaślepką rurki
- Miejsca boczne i przesunięcie są gwintowane, lecz zaślepione, otwiera je prosta modyfikacja
- Miejsce górne wymaga wywiercenia małego otworu i zastosowania pierścienia O-ring
Miejsca wprowadzania smaru
Miejsca wprowadzania smaru
Rodzaj szyny
Dostępne rodzaje szyn:
- A — mocowanie śrubami od góry (standard)
- U — mocowanie śrubami od dołu
- C — mocowanie śrubami od góry z listwą osłonową
- Dostępne długości do 6 m
Rodzaj szyny A, U i C (od lewej do prawej)
Rodzaj szyny A, U i C (od lewej do prawej)
Akcesoria wózka
Standardowe wózki są dostarczane z uszczelką z podwójnym występem i wzdłużnymi uszczelkami bocznymi o niskim tarciu
Opcjonalne akcesoria wózka:
- V — pierścień zgarniający Viton® (532VR)
- Z — metalowy pierścień zgarniający (532ZZ)
- N — zbiornik oleju (532OW)
- C — zaciski mieszkowe (531CC)
Pozostałe akcesoria
- Zaślepki szyny ze stali nierdzewnej (532 HS)
- Zaślepki szyny z brązu (532 HB)
- Taśma z mylaru (532 RT)
- Szyna mocowana śrubami od dołu (522 typ U)

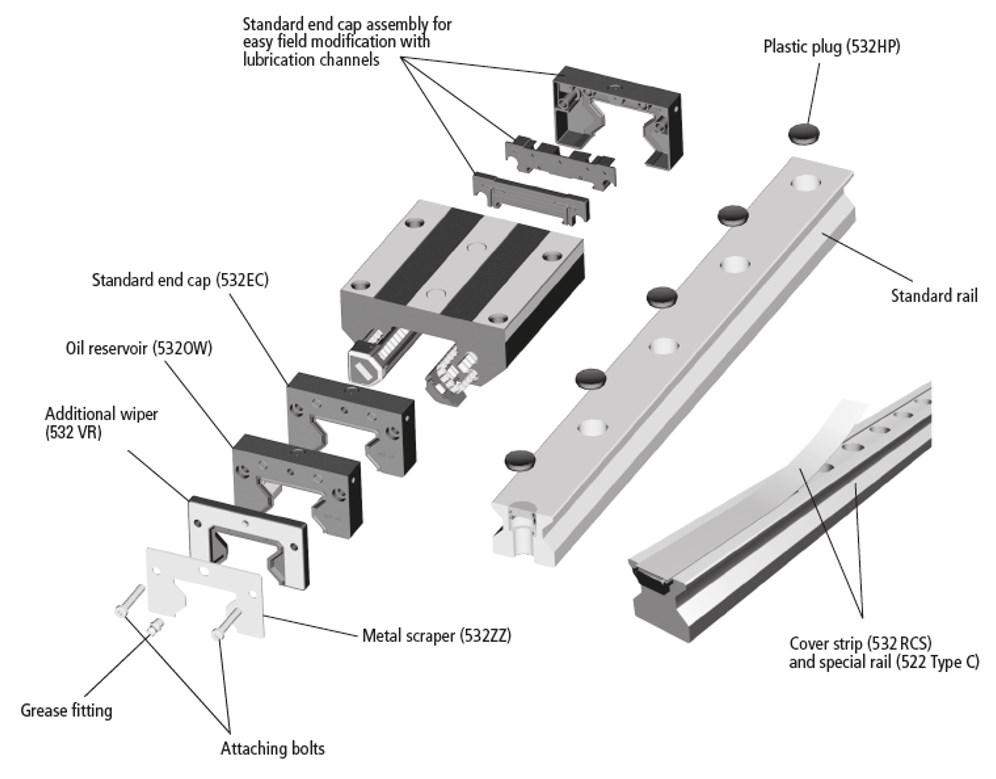

Widok rozstrzelony modularnych akcesoriów
