Profilschienenlager & -führungen - 500 Rolle
Produktdetails

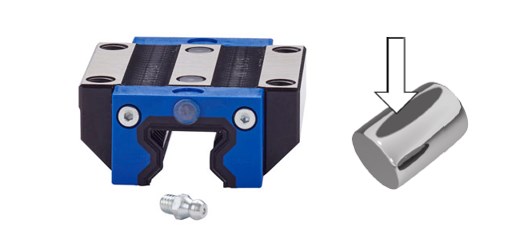

Die Serie 500 rollengeführter Profilschienen erhält ihre Steifigkeit durch eine O-Anordnung der Lager, ergänzt durch spezielle, ballig gefräste Rollen, um bei eventuellen Ausrichtungsfehlern eine Belastung der Rollenkanten zu vermeiden. Das Ergebnis ist eine geringere elastische Verformung unter Last im Vergleich zu einer Kugelführung oder X-Anordnung mit Rollen. Rollenführungen verfügen dank der vergrößerten Kontaktfläche entlang der Rollenlänge über eine höhere Tragzahl als Kugel-Profilschienen.
Präzisionsausführung für hochgenaue Anwendungen mit hohen Lasten
Serie 500, rollengeführt – Eigenschaften:
- O-Anordnung der Rollenbahnen
- Abschlussstück aus verstärktem Nylon 6,6
- Serienmäßige Stirn- und Längsdichtungen schützen vor Verunreinigungen
- Genauigkeitsklasse: (Baugruppen-Toleranz)
- P – Präzisionsgüte (± 20 µm)
- S – Super-Präzisionsgüte(±10 µm)
- U – Ultra-Präzisionsgüte(±5 µm)
- Vorspannungsoptionen: („C“ gibt die dynamische Schlittentragzahl an)
- 1 – 0,03C
- 2 – 0,08C
- 3 – 0,13C
- Größen (mm):
- 25
- 35
- 45
- 55
- 65
Moderne Schleif und Richtverfahren
- Hervorragende Schienengeradheit
- Laufruhe
- Geräuscharmer Betrieb
- Jeder Schlitten läuft auf jeder Schiene derselben Genauigkeitsklasse, ohne die Systemgenauigkeit zu beeinträchtigen
- Unübertroffen hohe Belastbarkeit
- Vermeidet eine Belastung der Rollenkanten
- Minimale Rollenreibung
- A – Standard
- B – Standard, lang
- C – Schmal
- D – Schmal, lang
Serie 500, rollengeführt – Eigenschaften:
- O-Anordnung der Rollenbahnen
- Abschlussstück aus verstärktem Nylon 6,6
- Serienmäßige Stirn- und Längsdichtungen schützen vor Verunreinigungen
- Genauigkeitsklasse: (Baugruppen-Toleranz)
- P – Präzisionsgüte (± 20 µm)
- S – Super-Präzisionsgüte(±10 µm)
- U – Ultra-Präzisionsgüte(±5 µm)
- Vorspannungsoptionen: („C“ gibt die dynamische Schlittentragzahl an)
- 1 – 0,03C
- 2 – 0,08C
- 3 – 0,13C
- Größen (mm):
- 25
- 35
- 45
- 55
- 65
Moderne Schleif und Richtverfahren
- Hervorragende Schienengeradheit
- Laufruhe
- Geräuscharmer Betrieb
- Jeder Schlitten läuft auf jeder Schiene derselben Genauigkeitsklasse, ohne die Systemgenauigkeit zu beeinträchtigen
- Unübertroffen hohe Belastbarkeit
- Vermeidet eine Belastung der Rollenkanten
- Minimale Rollenreibung
- A – Standard
- B – Standard, lang
- C – Schmal
- D – Schmal, lang

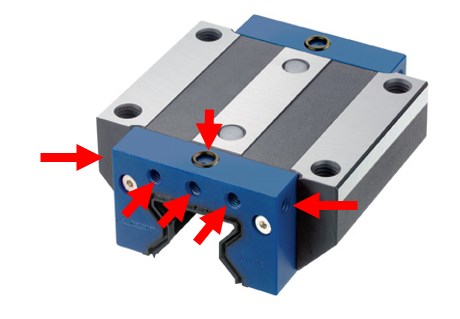

Anordnung der Schmierbohrungen
Der 500er-Rollenschlitten hat an jedem Abschlussstück sechs Positionen für Schmieröffnungen.
- Die mittlere Schmierbohrung ist mit einem Stopfen verschlossen
- Die seitlichen und stirnseitig versetzten Bohrungen haben ein Gewinde, sind aber verschlossen und lassen sich leicht öffnen
- An der Oberseite muss ein kleines Loch gebohrt und ein O-Ring angebracht werden
Anordnung der Schmierbohrungen
Anordnung der Schmierbohrungen
Schienenausführung
Die verfügbaren Schienenausführungen sind:
- A – Verschraubung von oben (Standard)
- U – Verschraubung von unten
- C – Verschraubung von oben mit Abdeckband
- Schienenstücke bis zu sechs Metern Länge
Schienenausführung A, U und C (v.l.n.r.)
Schienenausführung A, U und C (v.l.n.r.)
Schlittenzubehör
Standardschlitten werden mit reibungsarmer Doppellippendichtung und seitlichen Längsdichtungen geliefert
Optionales Schlittenzubehör:
- V – Viton®-Abstreifer (532VR)
- Z – Abstreifblech (532ZZ)
- N – Ölbehälter-Schmiermodul (532OW)
- C – Faltenbalg-Klammern (531CC)
Weiteres Zubehör
- Edelstahl-Schienenstopfen (532 HS)
- Messing-Schienenstopfen (532 HB)
- Mylar-Band (532 RT)
- Von unten verschraubbare Schiene (522 Typ U)

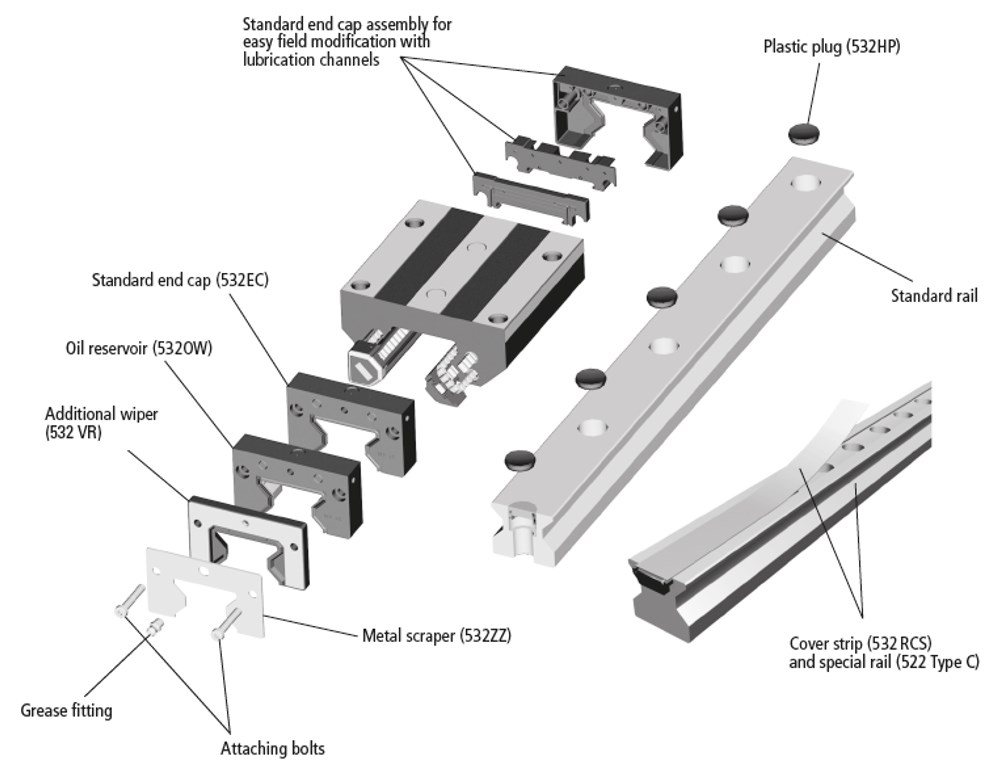

Zubehörmodule – Explosionsansicht
