Profilschienenlager & -führungen - MicroGuide®
Produktdetails

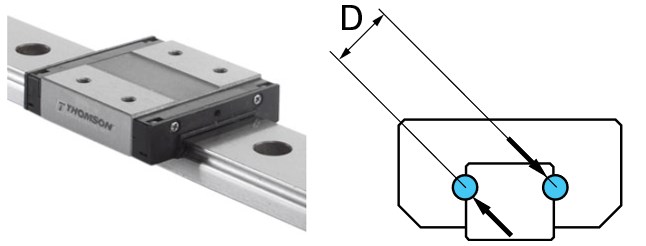

Dieses Miniatur-Führungssystem von Thomson bietet Korrosionsbeständigkeit für bestimmte Reinraum- und Nassanwendungen. Dank seiner kompakten Ausführung aus Edelstahl ist es ideal geeignet für kleine Bauräume in Anlagen für die Halbleiterproduktion oder für Geräte der medizinischen Diagnostik. Durch die Spitzbogen-Geometrie der Doppelspur-Kugellaufrille kommt MicroGuide mit nur einer Führungsschiene aus.
Für Anwendungen, die kompaktere Abmessungen bei höherer Genauigkeit erfordern.
MicroGuide® – Eigenschaften:
- Spitzbogen-Geometrie der Kugelbahnen
- Gefertigt aus 440er-Edelstahl
- Lippendichtung
- Extrem leichtgängiger Betrieb
- Genauigkeitsklasse: (Baugruppen-Höhentoleranz: alle außer Größe 5)
- – Normal (±40 μm)
- H – Hoch (± 20 μm)
- P – Präzision (± 10 µm)
- Vorspannungsoptionen:
- – Luftspalt
- C1 – Leicht vorgespannt
- Größen (mm):
- 5
- 7
- 9
- 12
- 15
- Schlittenausführungen:
- Z – Standard
- WZ – Breit
- Schiene – Verschraubung von oben
- Nur als Baugruppe erhältlich
- Beim Abnehmen von der Schiene können die Kugeln herausfallen
