프로파일 레일 베어링 및 가이드 - MicroGuide®
제품 세부사항

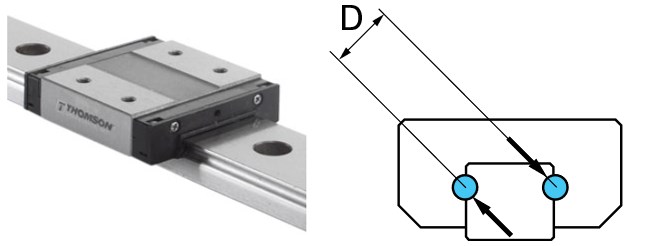

Thomson의 MicroGuide®는 특정 청정실 및 워시다운 응용분야에서 내부식성을 제공하는 초소형 가이드 시스템입니다. 이 스테인리스 스틸 초소형 가이드 시스템은 또한 반도체 공정 장비 및 의료 진단 장비의 소형 설계 엔벨로프 요구 사항에도 적합합니다. MicroGuide의 2트랙 고딕 아치 볼 홈 형상 덕분에 단일 레일을 적용할 수 있습니다.
높은 정확도와 더 작은 크기가 필요한 응용분야에서 고려할 수 있습니다.
MicroGuide® 특징:
- 고딕 아치 볼 홈 형상
- 440 스테인리스 스틸 구조
- 립 씰
- 매우 매끄러운 작동
- 정확도 등급: (어셈블리 높이 공차: 크기 5를 제외한 모두)
- - 일반(±40μm)
- H - 높음(±20μm)
- P - 정밀도(±10μm)
- 예압 옵션:
- - 간격
- C1 - 경예압
- 크기(mm):
- 5
- 7
- 9
- 12
- 15
- 캐리지 스타일:
- Z - 표준
- WZ - 넓음
- 레일 - 상단 볼트
- 어셈블리로만 판매됨
- 레일에서 캐리지를 제거하면 볼이 고정되지 않음
