프로파일 레일 베어링 및 가이드 - 500 볼
제품 세부사항

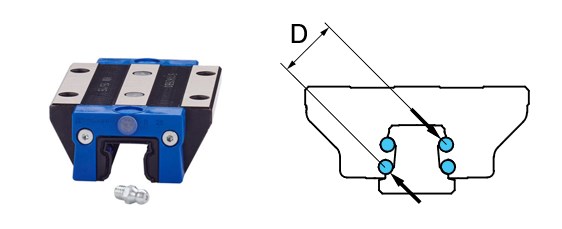

500 시리즈 볼 프로파일 레일은 고품질 베어링 스틸로 제작됩니다. 거의 모든 캐리지, 레일 및 롤링 요소는 완벽히 경화 처리됩니다. 엔드 캡은 니트릴 고무 씰로 마감된 고강도 유리 충전재가 든 나일론으로 제작됩니다. 재료 일관성을 보장해 가장 높은 수준의 품질을 제공할 수 있도로 엄격한 품질 관리를 도입했습니다.
높은 정확도를 요구하는 응용분야에 적합한 정밀 등급
500 시리즈 특징:
- 더블백 볼 트랙 베어링 배열
- 강화 나일론 6.6 엔드 캡
- 세로 씰
- 정확도 등급: (어셈블리 공차)
- H - 높은 등급(±50μm)
- P - 정밀도 등급 (±20μm)
- U - 초정밀 등급(±5μm)
- 예압 옵션: (캐리지 동적 하중 "C")
- 0 - 간격
- 1 - 0.03 C
- 2 - 0.08 C
- 3 - 0.13 C
- 크기(mm):
- 15
- 20
- 25
- 35
- 45
- 고급 분쇄 및 펴기 기술, 탁월한 레일 진직도 제공
- 최적화된 사다리꼴 프로파일
- 높은 강도
- 단일 캐리지 적용
- 사용자 정의 인서트 몰딩 재순환 경로로 최적화된 볼 경로
- 주행 평활도
- 낮은 소음
- 낮은 마찰
- 내부 그리스 포켓으로 베어링 수명 연장
- 캐리지는 시스템 정확도 저하 없이 정확도 등급이 동일한 모든 레일에서 주행할 수 있음
500 시리즈 특징:
- 더블백 볼 트랙 베어링 배열
- 강화 나일론 6.6 엔드 캡
- 세로 씰
- 정확도 등급: (어셈블리 공차)
- H - 높은 등급(±50μm)
- P - 정밀도 등급 (±20μm)
- U - 초정밀 등급(±5μm)
- 예압 옵션: (캐리지 동적 하중 "C")
- 0 - 간격
- 1 - 0.03 C
- 2 - 0.08 C
- 3 - 0.13 C
- 크기(mm):
- 15
- 20
- 25
- 35
- 45
- 고급 분쇄 및 펴기 기술, 탁월한 레일 진직도 제공
- 최적화된 사다리꼴 프로파일
- 높은 강도
- 단일 캐리지 적용
- 사용자 정의 인서트 몰딩 재순환 경로로 최적화된 볼 경로
- 주행 평활도
- 낮은 소음
- 낮은 마찰
- 내부 그리스 포켓으로 베어링 수명 연장
- 캐리지는 시스템 정확도 저하 없이 정확도 등급이 동일한 모든 레일에서 주행할 수 있음
캐리지 구성
- A - 표준
- B - 표준 긺
- C - 좁음
- D - 좁고 긺
- E - 좁고 높음
- F - 좁고 길고 높음
- G - 좁고 짧음
윤활 주입구 위치

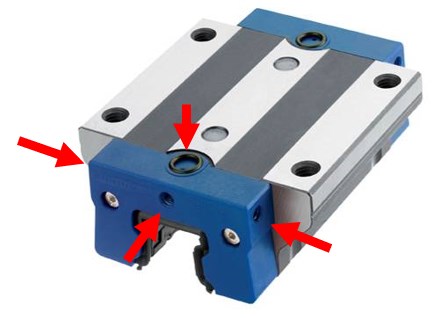

500 볼 캐리지는 엔드당 4개의 윤활 주입구 위치가 있음
- 캡으로 중앙에 연결됨
- 측면 주입구는 밀폐되어 있으며 간단한 수정을 통해 열 수 있음
- 상부에 작은 구멍을 드릴링하고 O-링을 적용해야 함
윤활 주입구 위치
윤활 주입구 위치
레일 스타일
사용 가능한 레일 스타일은 다음과 같습니다.
A – 상단 볼트(표준)
U – 하단에서 볼트 조임C – 커버 스트립이 있는 상단 볼트
레일 스타일 A, U 및 C(왼쪽에서 오른쪽)
레일 스타일 A, U 및 C(왼쪽에서 오른쪽)
캐리지 액세서리
표준 캐리지는 저마찰 이중 립 씰 및 세로 측면 씰과 함께 제공됨
옵션 캐리지 액세서리:
- L - 윤활유 블록(531LL) 이 기사에서 자기 윤활에 대한 자세한 내용을 확인할 수 있습니다.
- V - Viton® 와이퍼(531VR)
- Z - 금속 스크래퍼(531ZZ)
- N - 오일 저장 장치(531OW)
- K - 낮은 항력 씰(531K)
- C - 벨로우 클립(531CC)
기타 액세서리
- 벨로우
- BB - 벨로우, 편평형
- BC - 벨로우, 고압축
- BW - 벨로우, 워크온
- HB - 황동 레일 플러그
- HS - 스테인리스 스틸 플러그
- HP - 플라스틱 레일 플러그
- MT - 어셈블리 도구
- RT - 레일 테이프
