Profil Ray Yatakları ve Kılavuzları - 500 Bilya
Ürün Ayrıntıları
500 Serisi Bilyalı profil rayları, yüksek kaliteli yatak çeliğinden üretilmiştir. Neredeyse tüm taşıyıcılar, raylar ve döner elemanlar içten sertleştirilmiştir. Uç kapak, yüksek kuvvette, nitril kauçuk contalar ile cam dolgulu naylondan yapılmaktadır. Malzemenin kararlılığından emin olmak için sıkı kalite kontrolleri gerçekleştirilmelidir, bu da en yüksek kalitedeki ürünü sağladığımızdan emin olmamızı sağlar.
Yüksek doğruluk uygulamaları için hassasiyet sınıfı.
500 Serisinin özellikleri:

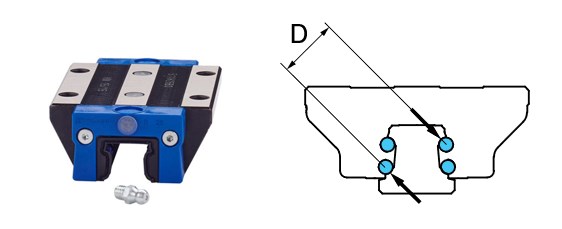

- Çift destekli bilyalı yol yatağı düzeni
- Güçlendirilmiş Naylon 6,6 uç kapağı
- Uzunlamasına contalar
- Doğruluk Sınıfı: (Tertibat Toleransı)
- H - Yüksek Sınıf (±50 μm)
- P - Hassasiyet Sınıfı (±20 μm)
- U - Ultra Hassasiyet Sınıfı (±5 μm)
- Ön yük seçenekleri: ("C" taşıyıcı dinamik yükü anlamındadır)
- 0 - Açıklık
- 1 - 0,03 C
- 2 - 0,08 C
- 3 - 0,13 C
- Boyutlar (mm):
- 15
- 20
- 25
- 35
- 45
- Gelişmiş taşlama ve düzleştirme teknolojileri, üstün ray düzlüğü sağlar
- Optimize yamuk profil
- Yüksek sağlamlık
- Tek taşıyıcı uygulaması
- Özel olarak yerleştirilerek kaynaklanmış devridaim yollarına sahip optimize edilmiş bilya yolu
- Çalışma pürüzsüzlüğü
- Düşük gürültü
- Düşük sürtünme
- Uzun yatak ömrü için dahili gres cepleri
- Herhangi bir taşıyıcı aynı doğruluk sınıfına sahip herhangi bir ray üzerinde sistem doğruluğundan ödün vermeden çalışabilir
500 Serisinin özellikleri:
- Çift destekli bilyalı yol yatağı düzeni
- Güçlendirilmiş Naylon 6,6 uç kapağı
- Uzunlamasına contalar
- Doğruluk Sınıfı: (Tertibat Toleransı)
- H - Yüksek Sınıf (±50 μm)
- P - Hassasiyet Sınıfı (±20 μm)
- U - Ultra Hassasiyet Sınıfı (±5 μm)
- Ön yük seçenekleri: ("C" taşıyıcı dinamik yükü anlamındadır)
- 0 - Açıklık
- 1 - 0,03 C
- 2 - 0,08 C
- 3 - 0,13 C
- Boyutlar (mm):
- 15
- 20
- 25
- 35
- 45
- Gelişmiş taşlama ve düzleştirme teknolojileri, üstün ray düzlüğü sağlar
- Optimize yamuk profil
- Yüksek sağlamlık
- Tek taşıyıcı uygulaması
- Özel olarak yerleştirilerek kaynaklanmış devridaim yollarına sahip optimize edilmiş bilya yolu
- Çalışma pürüzsüzlüğü
- Düşük gürültü
- Düşük sürtünme
- Uzun yatak ömrü için dahili gres cepleri
- Herhangi bir taşıyıcı aynı doğruluk sınıfına sahip herhangi bir ray üzerinde sistem doğruluğundan ödün vermeden çalışabilir
Taşıyıcı Konfigürasyonları
- A - Standart
- B - Standart Uzunluk
- C - Dar
- D - Dar Uzun
- E - Dar Yüksek
- F - Dar Uzun yüksek
- G - Dar Kısa
Yağlama Girişi Konumları

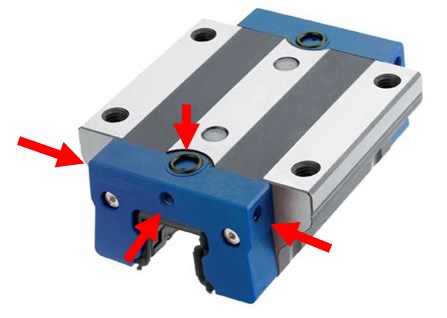

500 Bilya taşıyıcılar her ucunda dört yağlama girişi noktası ile beraber gelir.
- Merkez bir kapak ile kapatılmıştır
- Kenar girişleri contalıdır, küçük bir değişiklik açacaktır
- Üst taraf küçük bir delik açmayı ve bir O halka uygulamayı gerektirir
Yağlama Girişi Konumları
Yağlama Girişi Konumları
Ray Stili
Mevcut ray stilleri şunlardır:
A – Üstten cıvatalama (standart)
U – Alttan üste cıvatalamaC – Kapak şeritli üstten cıvatalama
Ray Stili A, U ve C (soldan sağa)
Ray Stili A, U ve C (soldan sağa)
Taşıyıcı aksesuarları
Standart taşıyıcılar, düşük sürtünmeli çift dudaklı conta ve uzunlamasına kenar contaları ile birlikte verilir
Opsiyonel taşıyıcı aksesuarları:
- L - Yağlama Bloku (531LL) Kendiliğinden yağlama ile ilgili daha fazla ayrıntı bu makalede bulunmaktadır
- V - Viton® Silecek (531VR)
- Z - Metal Kazıyıcı (531ZZ)
- N - Yağ Rezervuarı (531OW)
- K - Düşük Sürtünmeli Conta (531K)
- C - Körük Klipsleri (531CC)
Diğer aksesuarlar
- Körük
- BB - Körük, Alçak profil
- BC - Körük, Yüksek sıkıştırma
- BW - Körük, Harekete devam eden
- HB - Pirinç Ray tapaları
- HS - Paslanmaz Ray tapaları
- HP - Plastik ray tapaları
- MT - Montaj aleti
- RT - Ray Bandı

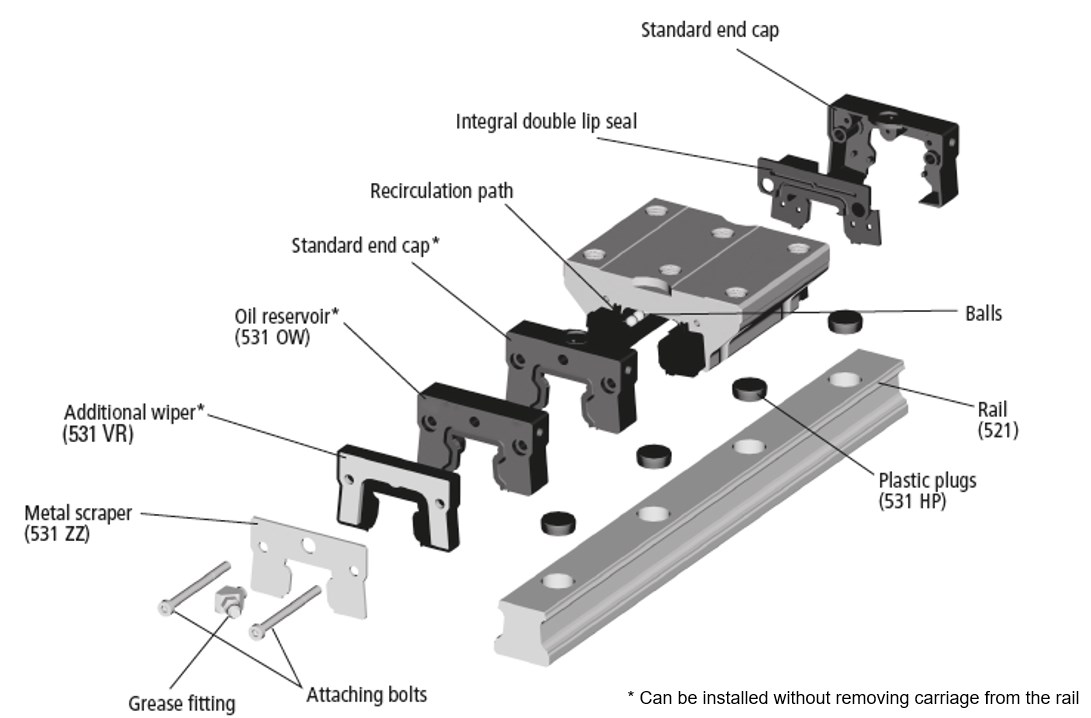

Modüler Aksesuarların Parçalara Ayrık Görüntüsü
