Guide e cuscinetti a guida profilata - Sfere 500
Dettagli dei prodotti
Le guide profilate a rulli Serie 500 sono prodotte in acciaio di alta qualità. Quasi tutte le slitte, le guide e gli elementi volventi sono in acciaio temprato. Il cappuccio terminale è in nylon rinforzato con fibra di vetro ad alta resistenza con guarnizione in gomma nitrilica. Conduciamo controlli molto severi per garantire la qualità dei materiali e assicurarci di fornire prodotti eccellenti.
Elevato livello di precisione per applicazioni che richiedono grande affidabilità.
Caratteristiche della serie 500:

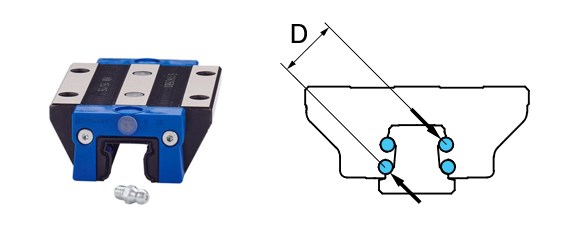

- Disposizione del cuscinetto a piste per sfere a doppio supporto
- Cappuccio terminale 6,6 in nylon rinforzato
- Guarnizioni longitudinali
- Classe di precisione: (tolleranza di insieme)
- H - Grado elevato (±50 μm)
- P - Grado di precisione (±20 μm)
- U - Grado di ultra-precisione (±5 μm)
- Opzioni di precarico: ("C" è il carico dinamico della slitta)
- 0 - Spazio
- 1 - 0,03 C
- 2 - 0,08 C
- 3 - 0,13 C
- Misure (mm):
- 15
- 20
- 25
- 35
- 45
- Tecnologie avanzate di raddrizzamento e rettifica, per un'eccellente rettilineità della guida
- Profilo trapezoidale ottimizzato
- Maggiore rigidità
- Applicazione a slitta unica
- Percorso delle sfere ottimizzato con vie di ricircolo stampate a inserti personalizzati
- Funzionamento regolare
- Bassa rumorosità
- Attrito ridotto
- Tasche di lubrificazione interne per una maggiore durata del cuscinetto
- Le slitte possono scorrere su qualsiasi guida avente la stessa classe di precisione senza compromettere la precisione dell'impianto.
Caratteristiche della serie 500:
- Disposizione del cuscinetto a piste per sfere a doppio supporto
- Cappuccio terminale 6,6 in nylon rinforzato
- Guarnizioni longitudinali
- Classe di precisione: (tolleranza di insieme)
- H - Grado elevato (±50 μm)
- P - Grado di precisione (±20 μm)
- U - Grado di ultra-precisione (±5 μm)
- Opzioni di precarico: ("C" è il carico dinamico della slitta)
- 0 - Spazio
- 1 - 0,03 C
- 2 - 0,08 C
- 3 - 0,13 C
- Misure (mm):
- 15
- 20
- 25
- 35
- 45
- Tecnologie avanzate di raddrizzamento e rettifica, per un'eccellente rettilineità della guida
- Profilo trapezoidale ottimizzato
- Maggiore rigidità
- Applicazione a slitta unica
- Percorso delle sfere ottimizzato con vie di ricircolo stampate a inserti personalizzati
- Funzionamento regolare
- Bassa rumorosità
- Attrito ridotto
- Tasche di lubrificazione interne per una maggiore durata del cuscinetto
- Le slitte possono scorrere su qualsiasi guida avente la stessa classe di precisione senza compromettere la precisione dell'impianto.
Configurazioni delle slitte
- A - Standard
- B - Standard lunga
- C - Stretta
- D - Stretta lunga
- E - Stretta alta
- F - Stretta lunga alta
- G - Stretta corta

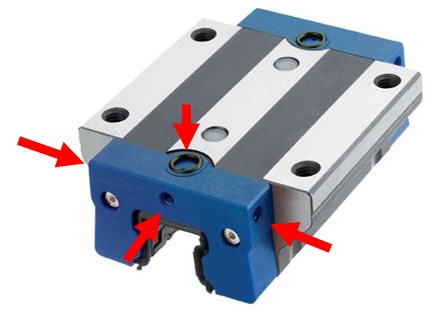

Posizioni ingressi lubrificante
Le slitte a sfere 500 hanno quattro punti di ingresso del lubrificante per ogni estremità
- Il centro è chiuso con un cappuccio
- Gli ingressi laterali sono sigillati, basta una semplice modifica per aprirli
- Nella parte superiore è necessario eseguire un piccolo foro e applicare un O-ring
Posizioni ingressi lubrificante
Posizioni ingressi lubrificante
Stile della guida
Gli stili di guide disponibili sono:
A - Imbullonatura dall'alto (standard)
U - Imbullonatura dal bassoC - Imbullonatura dall'alto con striscia di copertura
Guida in stile A, U e C (da sinistra a destra)
Guida in stile A, U e C (da sinistra a destra)
Accessori della slitta
Le slitte standard vengono fornite con guarnizione a doppio labbro e basso attrito e guarnizioni laterali longitudinali
Accessori della slitta opzionali:
- L - Lube Block (531LL) Maggiori dettagli sull'auto-lubrificazione in questo articolo.
- V - Tergipista Viton® (531VR)
- Z - Raschiapolvere metallico (531ZZ)
- N - Serbatoio dell'olio (531OW)
- K - Guarnizione a basso trascinamento (531K)
- C - Clip con soffietto (531CC)
Altri accessori
- Soffietti
- BB - Soffietti, profilo basso
- BC - Soffietti, compressione elevata
- BW - Soffietti, walk on
- HB - Tappi guida in ottone
- HS - Tappi guida inox
- HP - Tappi guida in plastica
- MT - Attrezzo di montaggio
- RT - Nastro guida

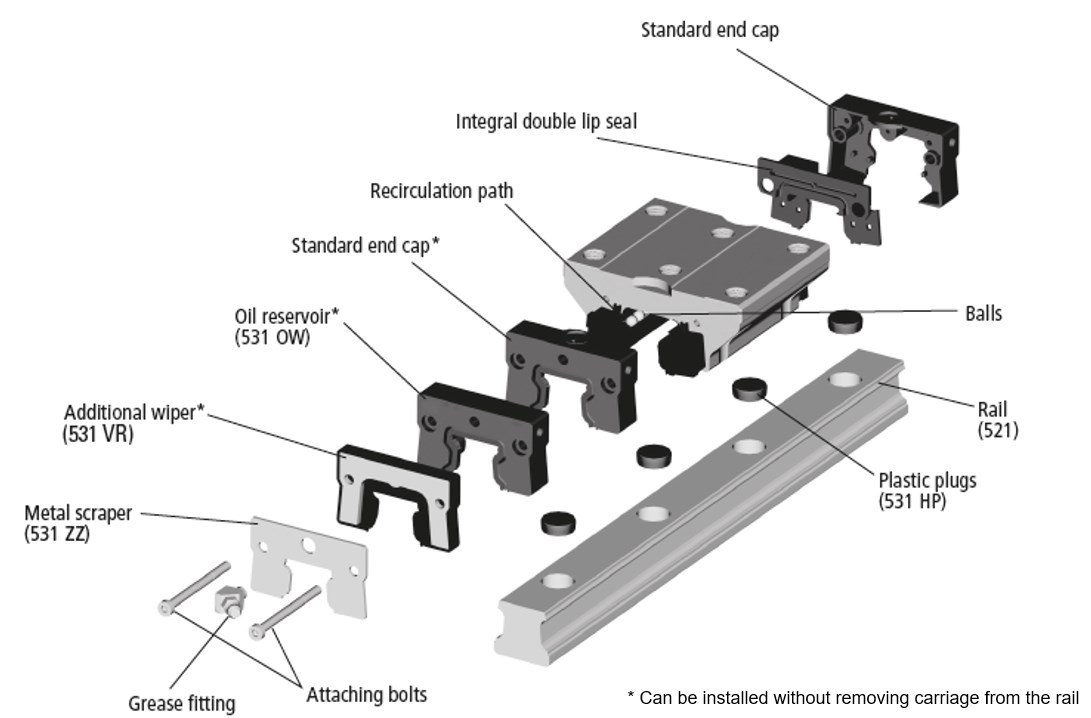

Vista esploso accessori modulari
