Rodamientos y guías para perfiles de riel - Productos de bolas de la Serie 500
Detalles de productos
Los perfiles de rieles para bolas de la Serie 500 están hechos de acero para rodamientos de alta calidad. Casi la totalidad de los carros y elementos rodantes y los rieles son de acero endurecido por cementación profunda. La tapa del extremo está hecha de nailon de alta resistencia reforzado con fibra de vidrio y tiene sellos de goma de nitrilo. Se emplean estrictos procesos de control de calidad para garantizar la consistencia de los materiales y asegurar que los productos sean de primera calidad.
Grado de precisión para aplicaciones de alta precisión
Características de la Serie 500:

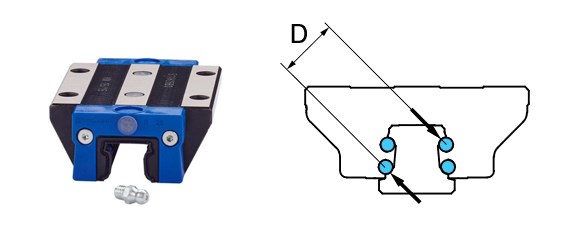

- Disposición de pistas de bolas de dos respaldos
- Tapa del extremo reforzada de nailon 6,6
- Sellos longitudinales
- Clase de precisión (tolerancia de montaje):
- H: grado de alta precisión (±50 μm)
- P: grado de precisión (±20 μm)
- U: grado de ultraprecisión (±5 μm)
- Opciones de precarga ("C" indica la carga dinámica del carro):
- 0: holgura
- 1: 0,03 C
- 2: 0,08 C
- 3: 0,13 C
- Tamaños (mm):
- 15
- 20
- 25
- 35
- 45
- Tecnologías avanzadas de esmerilado y rectificación que logran rieles más rectos
- Perfil trapezoidal optimizado
- Alta rigidez
- Aplicaciones con un único carro
- Recorrido optimizado de las bolas con caminos de recirculación personalizados moldeados con inserción de accesorios metálicos
- Suavidad de desplazamiento
- Bajo ruido
- Baja fricción
- Cavidades de grasa internas que prolongan la vida útil del rodamiento
- Cualquier carro se puede usar en un riel de la misma clase de precisión sin afectar la precisión del sistema
Características de la Serie 500:
- Disposición de pistas de bolas de dos respaldos
- Tapa del extremo reforzada de nailon 6,6
- Sellos longitudinales
- Clase de precisión (tolerancia de montaje):
- H: grado de alta precisión (±50 μm)
- P: grado de precisión (±20 μm)
- U: grado de ultraprecisión (±5 μm)
- Opciones de precarga ("C" indica la carga dinámica del carro):
- 0: holgura
- 1: 0,03 C
- 2: 0,08 C
- 3: 0,13 C
- Tamaños (mm):
- 15
- 20
- 25
- 35
- 45
- Tecnologías avanzadas de esmerilado y rectificación que logran rieles más rectos
- Perfil trapezoidal optimizado
- Alta rigidez
- Aplicaciones con un único carro
- Recorrido optimizado de las bolas con caminos de recirculación personalizados moldeados con inserción de accesorios metálicos
- Suavidad de desplazamiento
- Bajo ruido
- Baja fricción
- Cavidades de grasa internas que prolongan la vida útil del rodamiento
- Cualquier carro se puede usar en un riel de la misma clase de precisión sin afectar la precisión del sistema
Configuraciones de carros
- A: estándar
- B: estándar, largo
- C: angosto
- D: angosto, largo
- E: angosto, alto
- F: angosto, largo, alto
- G: angosto, corto
Puntos de lubricación

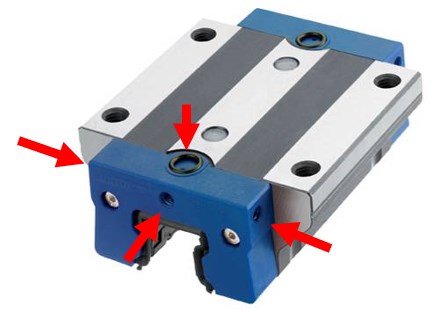

Los carros de bolas Serie 500 vienen con cuatro puntos de lubricación de cada lado
- El punto de lubricación central viene cerrado con un tapón.
- Los puntos de lubricación laterales vienen sellados (se abren con una simple modificación).
- Para usar el punto de lubricación superior, se debe perforar un pequeño orificio e insertar una junta tórica.
Puntos de lubricación
Puntos de lubricación
Estilo de riel
Los estilos de rieles disponibles son los siguientes:
A: montaje con pernos desde arriba (estándar)
U: montaje con pernos desde abajoC: montaje con pernos desde arriba con banda cobertora
Rieles estilos A, U y C (de izquierda a derecha)
Rieles estilos A, U y C (de izquierda a derecha)
Accesorios para carros
Los carros estándar vienen con un sello de doble reborde y baja fricción, así como sellos longitudinales laterales
Accesorios opcionales para carros
- L: bloque de lubricación (531LL). Puede obtener más información acerca de la autolubricación en este artículo.
- V: cepillo de Viton® (531VR)
- Z: raspador metálico (531ZZ)
- N: depósito de aceite (531OW)
- K: sello de bajo arrastre (531K)
- C: sujetadores de fuelle (531CC)
Otros accesorios
- Fuelles
- BB: fuelles de bajo perfil
- BC: fuelles de alta compresión
- BW: fuelles transitables
- HB: tapones para rieles de latón
- HS: tapones para rieles de acero inoxidable
- HP: tapones para rieles de plástico
- MT: herramienta de montaje
- RT: cinta para rieles

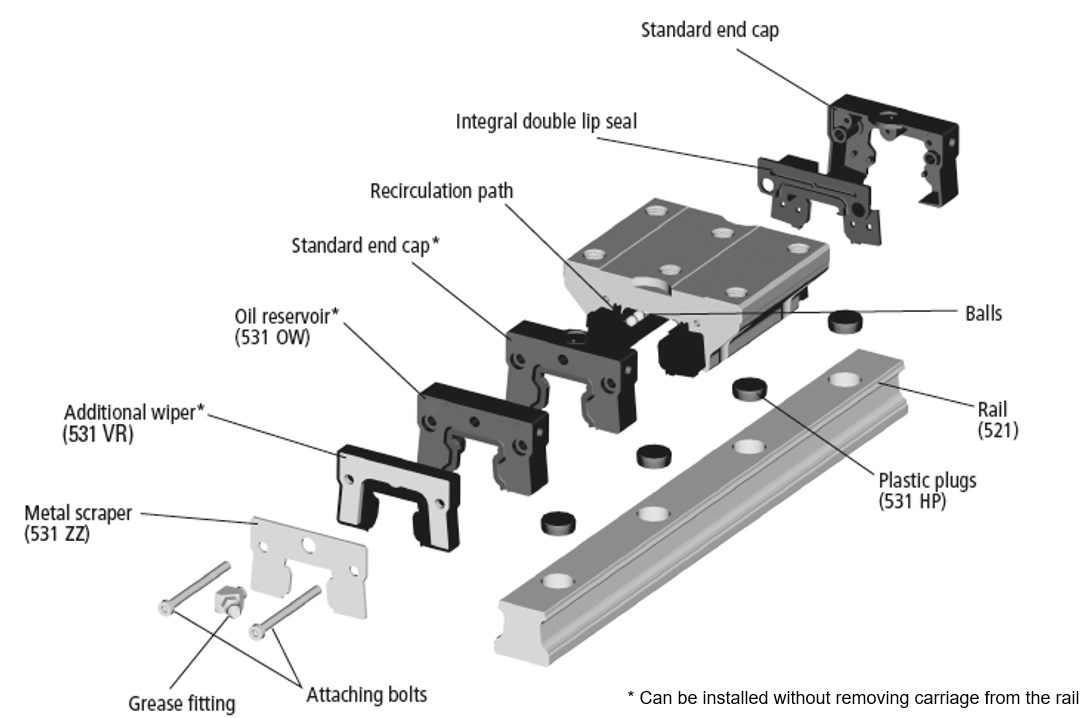

Vista de despiece de los accesorios modulares
