Ürün Ayrıntıları

500 Serisi Rulman profil rayının sağlamlığı, hizasızlık mevcut olduğunda rulman kenarı yüklemesini önlemek üzere kaplama olarak uygulanan özel rulmanlarla desteklenen bir biçimde, arka arkaya yatak düzenlemesine eşdeğer bir birim kullanılarak sağlanır. Bu, bilyalı taşıyıcı veya çift yüzlü rulman yatağı hizalaması ile karşılaştırıldığında yük altında elastik deformasyonun azalmasıyla sonuçlanır. Rulman kılavuzları, rulmanın uzunluğu boyunca artan temas yüzeyi sonucunda bilyalı profil rayına kıyasla daha yüksek yük kapasitesine sahiptir.

Yüksek doğruluk, yüksek yük uygulamaları için hassasiyet sınıfı

500 Serisi Rulman özellikleri:

Çift destekli rulman yolu düzenlemesi

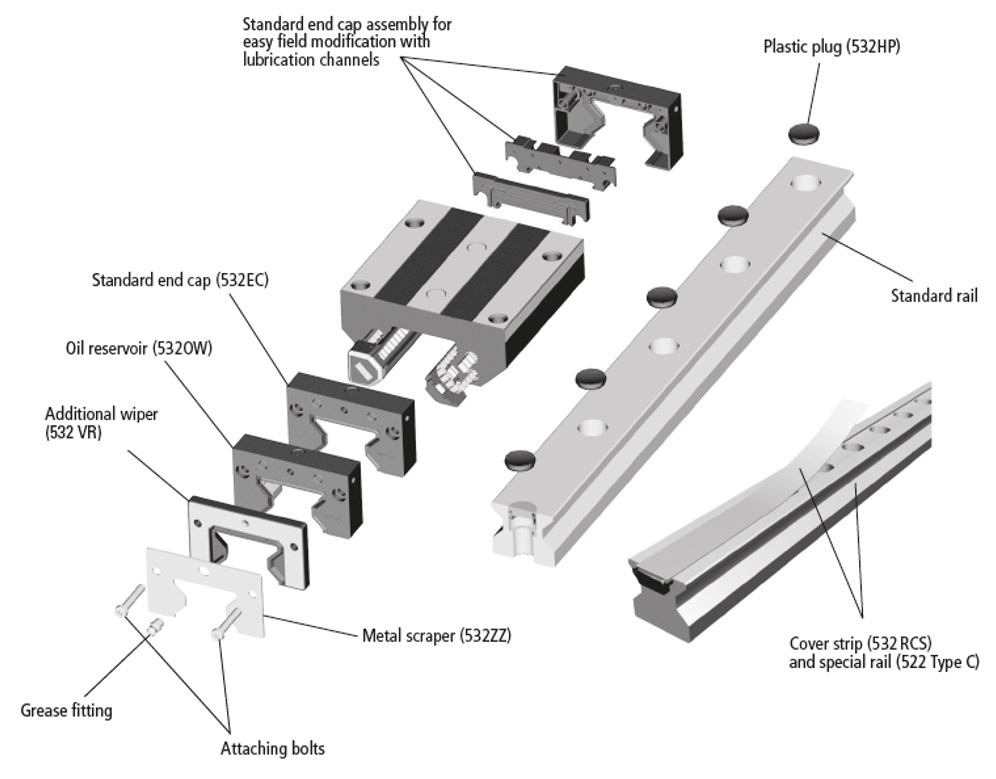

Güçlendirilmiş Naylon 6,6 uç kapağı
Standart uç contalar ve uzunlamasına contalar kontaminantlara karşı koruma sağlar
Doğruluk Sınıfı: (Tertibat Toleransı)

P - Hassasiyet Sınıfı (±20 μm)
S - Süper Hassasiyet Sınıfı (±10 μm)
U - Ultra Hassasiyet Sınıfı (±5 μm)

Ön yük seçenekleri: ("C" taşıyıcı dinamik yükü anlamındadır)

1 – 0,03C
2 – 0,08C
3 – 0,13C

Boyutlar (mm):

Gelişmiş taşlama ve düzleştirme teknolojileri

Üstün ray düzlüğü

Özel olarak yerleştirilerek kaynaklanmış devridaim yollarına sahip optimize edilmiş rulman yolları

Çalışma pürüzsüzlüğü
Düşük gürültü

Değiştirilebilirliği

Herhangi bir taşıyıcı aynı doğruluk sınıfına sahip herhangi bir ray üzerinde sistem doğruluğundan ödün vermeden çalışabilir

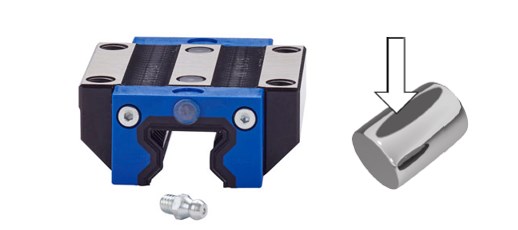

Özel, taçlı rulman profili

Sektörde öncü yük kapasiteleri
Rulman kenarı yükünü önler
Minimum rulman sürtünmesi

Taşıyıcı Konfigürasyonları

A - Standart
B - Standart Uzunluk
C - Dar
D - Dar Uzun

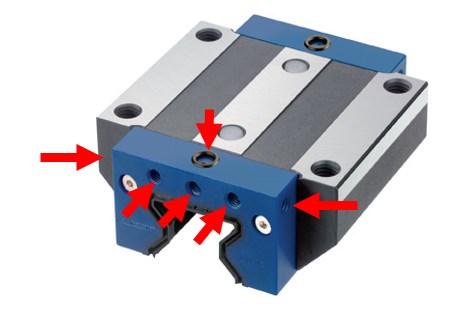

Yağlama Girişi Konumları

500 Rulman taşıyıcı her kenarında altı yağlama girişi noktası ile beraber gelir.

Merkez yağlama boru tapası ile kapatılmıştır
Kenar girişleri ve ofset dökümlü fakat contalıdır, küçük bir değişiklik açacaktır
Üst taraf küçük bir delik açmayı ve bir O halka uygulamayı gerektirir
