Profil Ray Yatakları ve Kılavuzları - Tasarım Genel Bakışı
Tasarım ve Teori
Kare raylı lineer kılavuzlar onlarca yıldır kullanılmaktadır. Kare raylı lineer kılavuzlar özellikle makine aletleri endüstrisi, entegre taşıyıcıları ve yolları değiştirmek için tasarlanmıştır. Sadeleştirilmiş (alçak profilli) yapıları nedeniyle estetiğin önemli olduğu durumlarda tercih edilmektedir.
TEMEL AVANTAJI: Yüksek konumlandırma doğruluğu — 10 ft. üzerinde 0,0002 ila 0,001 inç'e kadar tutma özelliği.

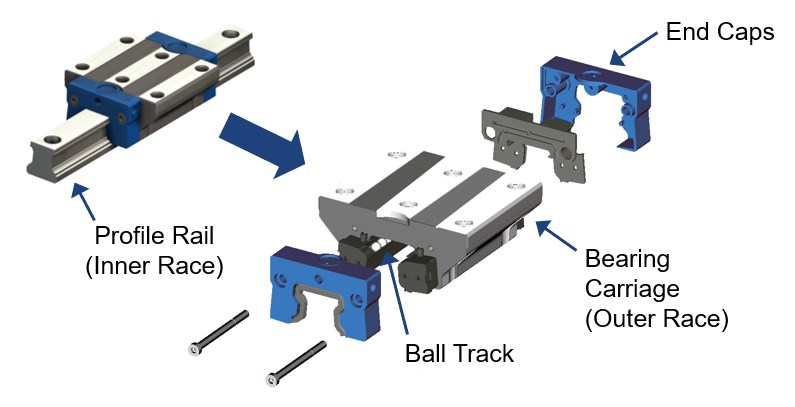

Tipik profil rayı bileşenleri
Profil ya da kare ray, döner elemanlara sahip bir taşıyıcı ve uç kapağı geri getirme sisteminden oluşur. Taşıyıcı bazen dış yuva veya iç yuvadaki ray olarak adlandırılır.
Tipik profil rayı bileşenleri
Profil ya da kare ray, döner elemanlara sahip bir taşıyıcı ve uç kapağı geri getirme sisteminden oluşur. Taşıyıcı bazen dış yuva veya iç yuvadaki ray olarak adlandırılır.
Video: Yuvarlak ile Kare Ray Karşılaştırması
Yukarıdaki videoda, bir kare veya profil ray ve bir yuvarlak ray kılavuzu kullanmak arasındaki farkların karşılaştırması gösterilmektedir.
