Roulements à rail profilé et guides - Vue d’ensemble de la conception
Conception et théorie
Les guides linéaires à rail carré sont utilisés depuis des décennies. Les guides linéaires à rail carré ont été initialement conçus pour l’industrie des machines-outils, en remplacement des chariots et des chemins intégrés. En raison de leur stature rationalisée (profil bas), ils sont souvent choisis lorsque l’esthétique est importante.
AVANTAGE CLÉ : haute précision de positionnement — ils tiennent de 0,0002 à 0,001 po sur 10 pi.

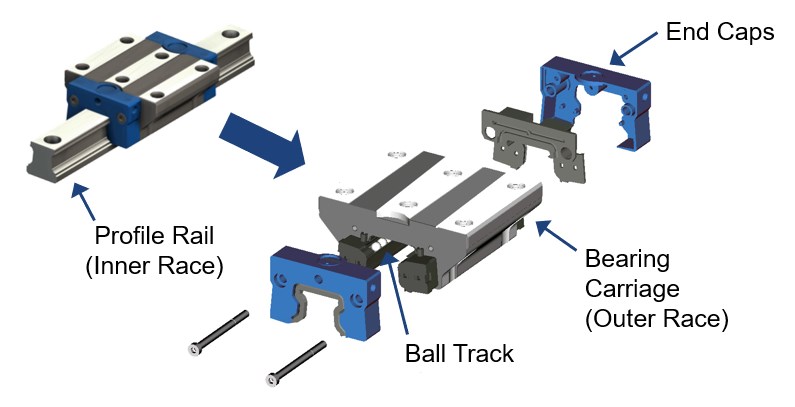

Composants de rail profilé typiques
Le rail profilé ou rail carré est constitué d’un chariot avec des éléments roulants et un système de retour par embout d’extramité. Le chariot est parfois appelé la bague extérieure et le rail la bague intérieure.
Composants de rail profilé typiques
Le rail profilé ou rail carré est constitué d’un chariot avec des éléments roulants et un système de retour par embout d’extramité. Le chariot est parfois appelé la bague extérieure et le rail la bague intérieure.
Vidéo rail rond et rail carré
La vidéo ci-dessus compare les différences entre l’utilisation d’un guide à rail carré, ou profilé, et à rail rond
