Łożyska i prowadnice z szynami profilowanymi - Przegląd konstrukcji
Budowa i teoria
Prowadnice liniowe z kwadratową szyną są stosowane od dziesięcioleci. Prowadnice te były pierwotnie przeznaczone dla przemysłu narzędzi skrawających, zastępując zintegrowane wózki i prowadnice. Ze względu na ich smukły (niski) profil, są często wybierane tam, gdzie liczy się estetyka.
GŁÓWNA ZALETA: wysoka dokładność pozycjonowania — zachowują precyzję od 0,0002 do 0,001 cala na długości ponad 10 stóp.

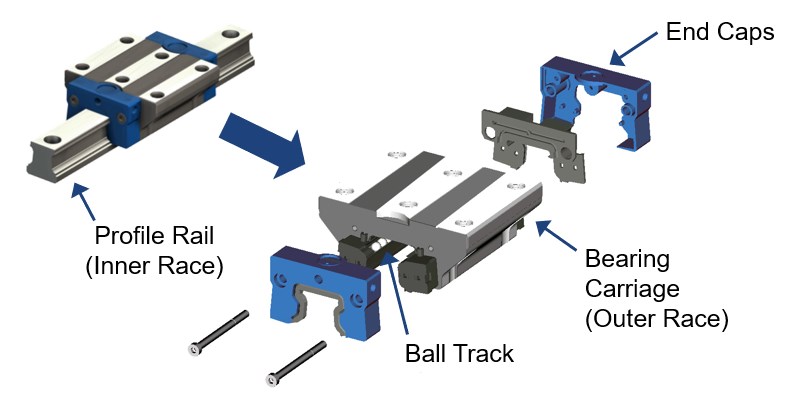

Typowe elementy szyny profilowej
Szyna profilowa lub kwadratowa składa się z wózka z elementami tocznymi oraz systemu powrotu z zaślepką końcową. Wózek jest czasem nazywany zewnętrzną bieżnią, a szyna wewnętrzną.
Typowe elementy szyny profilowej
Szyna profilowa lub kwadratowa składa się z wózka z elementami tocznymi oraz systemu powrotu z zaślepką końcową. Wózek jest czasem nazywany zewnętrzną bieżnią, a szyna wewnętrzną.
Film pokazujący, czy lepsza jest szyna okrągła, czy kwadratowa
Powyższy film porównuje różnice między użyciem prowadnicy z szyną kwadratową (lub profilową) a prowadnicy z szyną okrągłą.
