Profilschienenlager & -führungen - Designübersicht
Konstruktion und Theorie
Linearführungen mit Profilschienen sind seit Jahrzehnten im Einsatz. Ursprünglich für Werkzeugmaschinen entwickelt, wo sie integrierte Schlitten und Laufbahnen ersetzten, werden sie heute aufgrund ihrer schlanken (flachbauenden) Form häufig für Anwendungen gewählt, bei es auf die Ästhetik ankommt.
HAUPTVORTEIL: Hohe Positioniergenauigkeit – sie erreichen 5,08 bis 25,4 µm auf 3000 mm (0,0002–0,001 Zoll auf 10 Fuß).

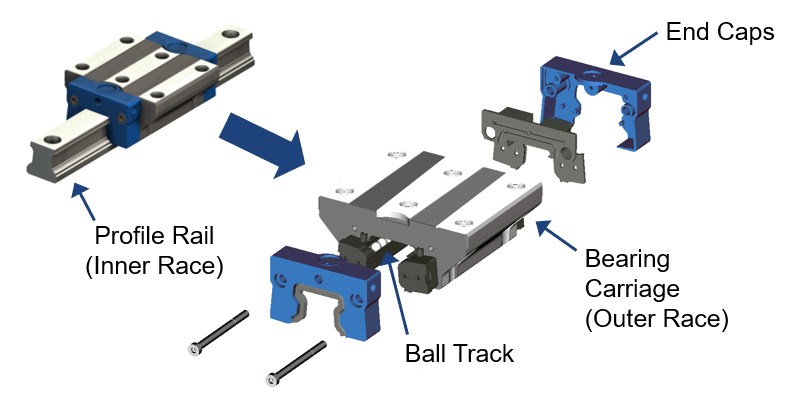

Typische Profilschienen-Komponenten
Eine Profil- oder Vierkantschienenführung besteht aus einem Schlitten mit Wälzkörpern und Deckelumlenkung. Der Schlitten wird mitunter als Außenlaufbahn und die Schiene als Innenlaufbahn bezeichnet.
Typische Profilschienen-Komponenten
Eine Profil- oder Vierkantschienenführung besteht aus einem Schlitten mit Wälzkörpern und Deckelumlenkung. Der Schlitten wird mitunter als Außenlaufbahn und die Schiene als Innenlaufbahn bezeichnet.
Video zum Thema Rundwelle oder Profilschiene
Das obige Video erläutert die Unterschiede zwischen der Verwendung einer Vierkant- oder Profilschienen- und einer Rundwellenführung.
