Roulements à rail profilé et guides - MicroGuide®
Détails du produit

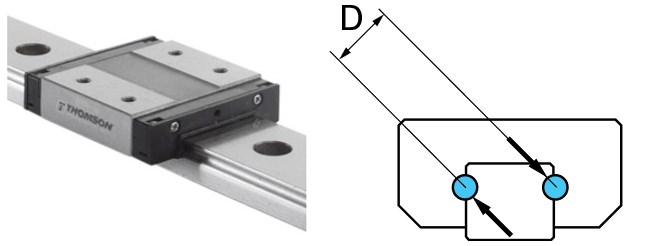

MicroGuide® de Thomson est un système de guidage miniature en acier inoxydable qui offre une bonne résistance à la corrosion dans certaines applications de salle blanche et de lavage. Ce système de guidage miniature en acier inoxydable est également idéal pour répondre aux besoins d’enveloppe compacte des équipements de traitement de semi-conducteurs et de diagnostic médical. La géométrie des rainures à billes en arche gothique, à deux rangées, du guide linéaire Microguide autorise une application de type rail unique.
À prendre en compte dans les applications où de plus petites tailles sont nécessaires avec une précision plus élevée.
Caractéristiques MicroGuide® :
- Géométrie de la rainure à billes en arche gothique
- Construction en acier inoxydable 440
- Joint à lèvre
- Fonctionnement extrêmement fluide
- Classe de précision : (tolérance de hauteur de l’ensemble : tout sauf taille 5)
- - Normale (±40 μm)
- H - Haute (±20 μm)
- P - Précision (±10 μm)
- Options de précharge :
- - Jeu
- C1 - Précharge légère
- Tailles (mm) :
- 5
- 7
- 9
- 12
- 15
- Styles de chariot :
- Z - Standard
- WZ - Large
- Rail - Boulon supérieur
- Vendues en tant qu’ensembles uniquement
- Les billes ne sont pas retenues si le chariot est retiré du rail
