Łożyska i prowadnice z szynami profilowanymi - Seria 400
Szczegóły produktów
Seria 400 jest rozwiązaniem transportowym do zastosowań, w których koszty odgrywają istotną rolę. Zaprojektowano ją jako bezpośredni zamiennik, którego obwiednia i schemat otworów są zgodne ze standardami branżowymi. Zarówno w przypadku wózka z koszykiem, jak i bez koszyka wykorzystywana jest szyna o takiej samej konstrukcji. Umożliwia to efektywne wykorzystywanie zapasów, ponieważ wystarczy mieć na składzie tylko jeden typ szyn pasujący do obu typów wózków.
Właściwości serii 400:

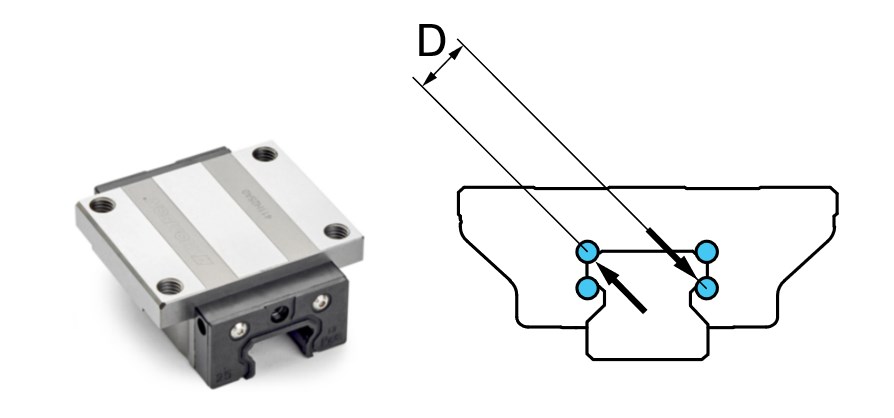

- Dwustronny układ bieżni kul pod kątem 45°
- Wózki z koszem i bez wykorzystują tę samą konstrukcję szyny
- Polimerowy system powrotu kul
- Standardowe uszczelki końcowe i uszczelki wzdłużne zapewniają ochronę przed zanieczyszczeniami
- Kanały smarowania kierują smar do poszczególnych bieżni kul
- Klasa dokładności (tolerancja montażowa):
- N — klasa normalna (±100 μm)
- H — klasa wysoka (±40 μm)
- Opcje obciążenia wstępnego („C” jest obciążeniem dynamicznym wózka):
- 0 — luz
- 1 — 0,03 C
- Wymiary (mm):
- 15
- 20
- 25
- 30
- 35
- 45
- 55
Właściwości serii 400:
- Dwustronny układ bieżni kul pod kątem 45°
- Wózki z koszem i bez wykorzystują tę samą konstrukcję szyny
- Polimerowy system powrotu kul
- Standardowe uszczelki końcowe i uszczelki wzdłużne zapewniają ochronę przed zanieczyszczeniami
- Kanały smarowania kierują smar do poszczególnych bieżni kul
- Klasa dokładności (tolerancja montażowa):
- N — klasa normalna (±100 μm)
- H — klasa wysoka (±40 μm)
- Opcje obciążenia wstępnego („C” jest obciążeniem dynamicznym wózka):
- 0 — luz
- 1 — 0,03 C
- Wymiary (mm):
- 15
- 20
- 25
- 30
- 35
- 45
- 55
Konfiguracje wózka
- A — standardowy
- B — standardowy, długi
- C — wąski
- D — wąski, długi
- E — wąski, wysoki
- F — wąski, długi, wysoki
- G — wąski, krótki
- K — wąski, kompaktowy
Rodzaj szyny
Dostępne rodzaje szyn:
- A — mocowanie śrubami od góry (standard)
- U — mocowanie śrubami od dołu
Rodzaj szyny A i U (od lewej do prawej)
Rodzaj szyny A i U (od lewej do prawej)

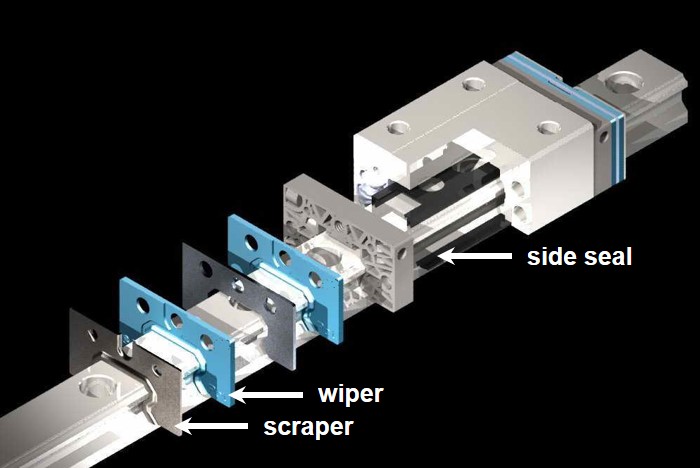

Akcesoria wózka
Akcesoria opcjonalne:
WR — dodatkowy gumowy pierścień zgarniający
ZZ — metalowy pierścień zgarniający
OW — zbiornik oleju
K — uszczelka o niskim oporze
Akcesoria są zaprojektowane do umieszczania na istniejącej zaślepce końcowej
Akcesoria wózka
Akcesoria wózka

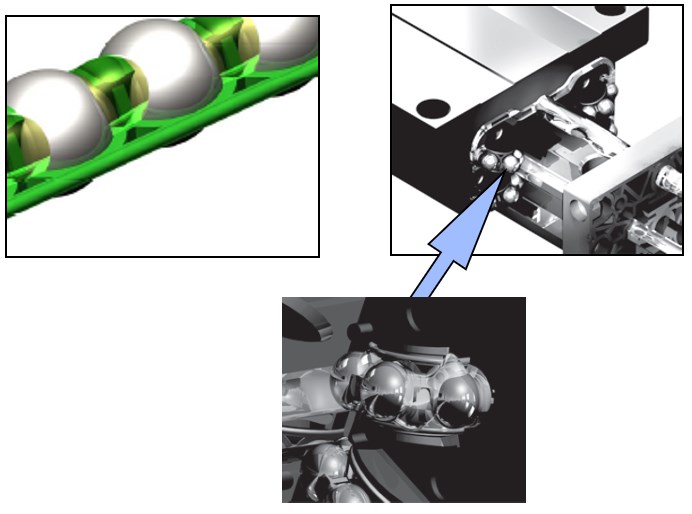

Opcja z kulami w koszu
Opcja z kulami w koszu ma kule zamknięte w elastycznym polimerowym łańcuchu krążącym wokół bieżni wraz z kulami. Wózki z opcją z kulami w koszu wykorzystują tę samą konstrukcję szyny co wózki standardowe. Zalety korzystania z kul w koszu:
- Redukcja hałasu o 6 dB
- Płynność działania zwiększona o ponad 30% względem wózka standardowego
- Lepsze smarowanie obiegu kul
Opcja z kulami w koszu
