Profilschienenlager & -führungen - Parallelität

Schienenparallelität

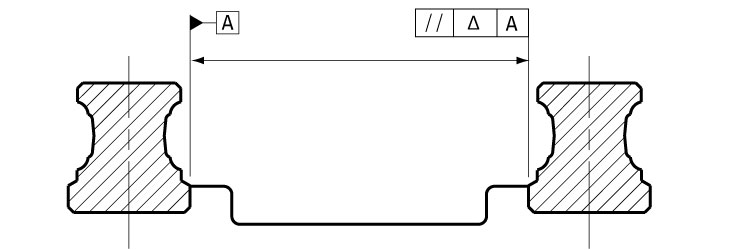

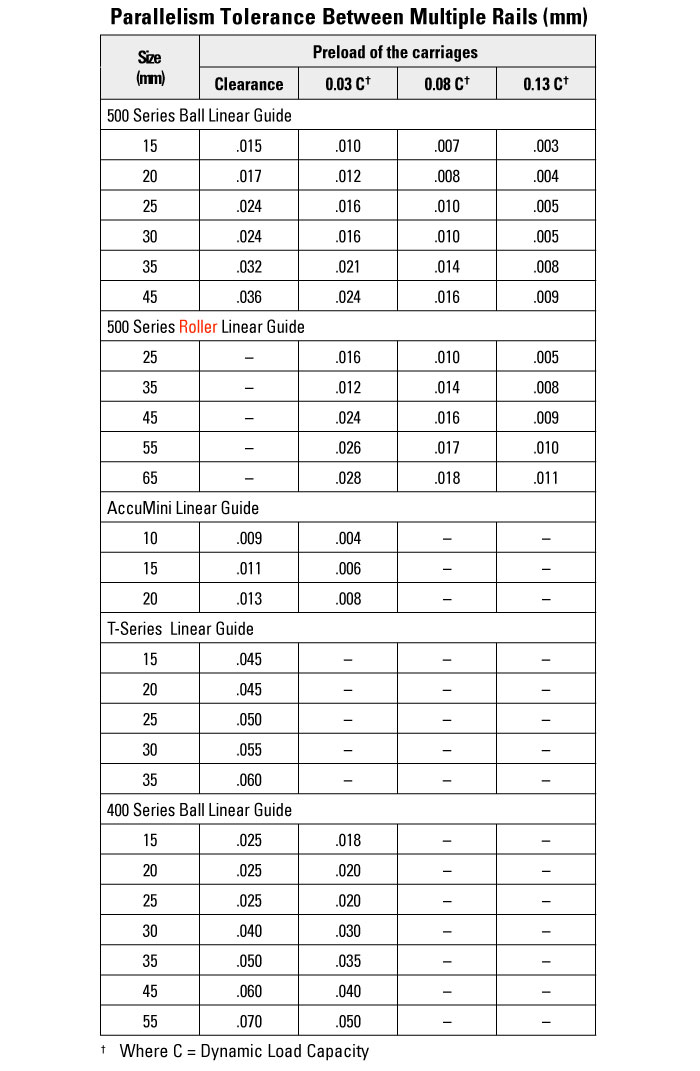

Ein unregelmäßiger Abstand zwischen den Schienen erzeugt eine Scher- oder Seitenlast auf die Lager. Um den Einfluss dieser Scherbelastung zu minimieren, müssen die Schienen parallel innerhalb bestimmter Toleranzen montiert werden. Die Toleranzen für die Parallelität von Schienenbezugskante zu Bezugskante sind in der nachstehenden Tabelle aufgeführt.
