Profil Ray Yatakları ve Kılavuzları - Paralellik

Ray paralelliği

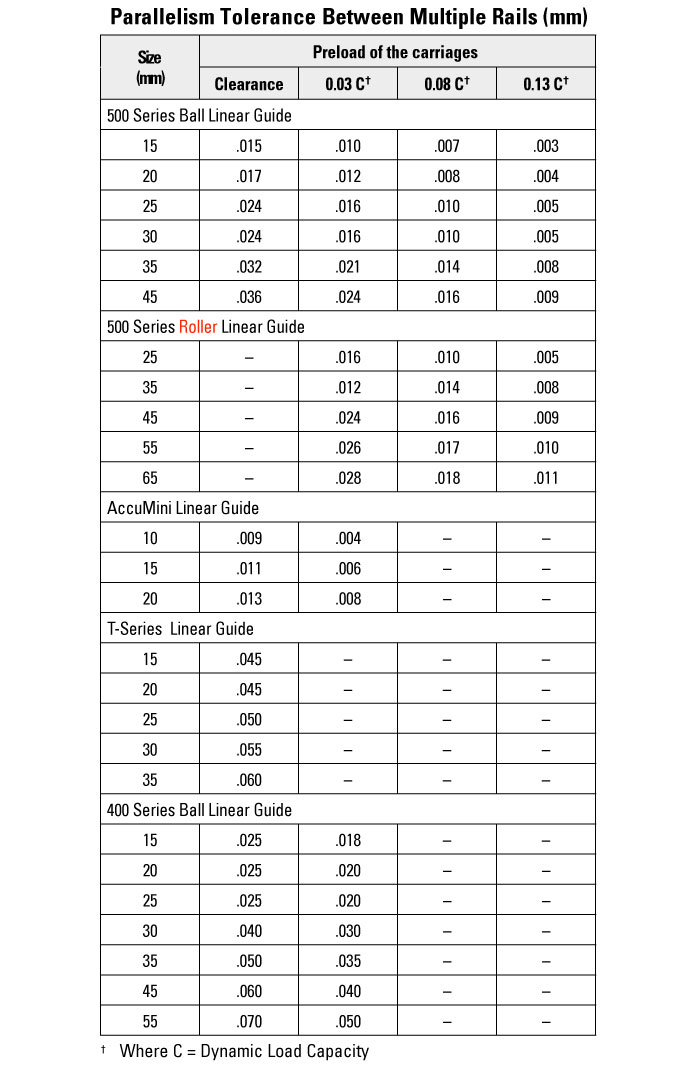

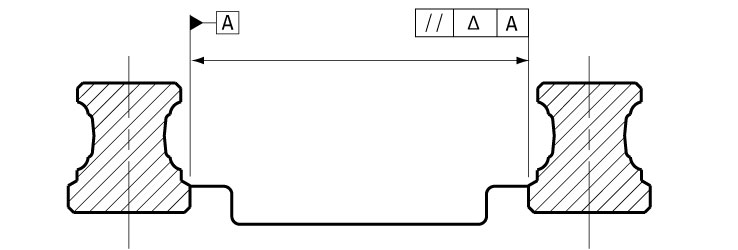

Raylar arasındaki mesafedeki değişiklikler, yataklar üzerinde kesme veya kenar yüküne yol açacaktır. Bu kesme yükünün etkilerini en aza indirmek için, raylar belirli toleranslarda paralel olarak kurulmalıdır. Ray referans kenarından referans kenara olan paralellik için toleranslar aşağıdaki tabloda gösterilmiştir.
