Guias e rolamentos de trilho de perfil - Paralelismo

Paralelismo do trilho

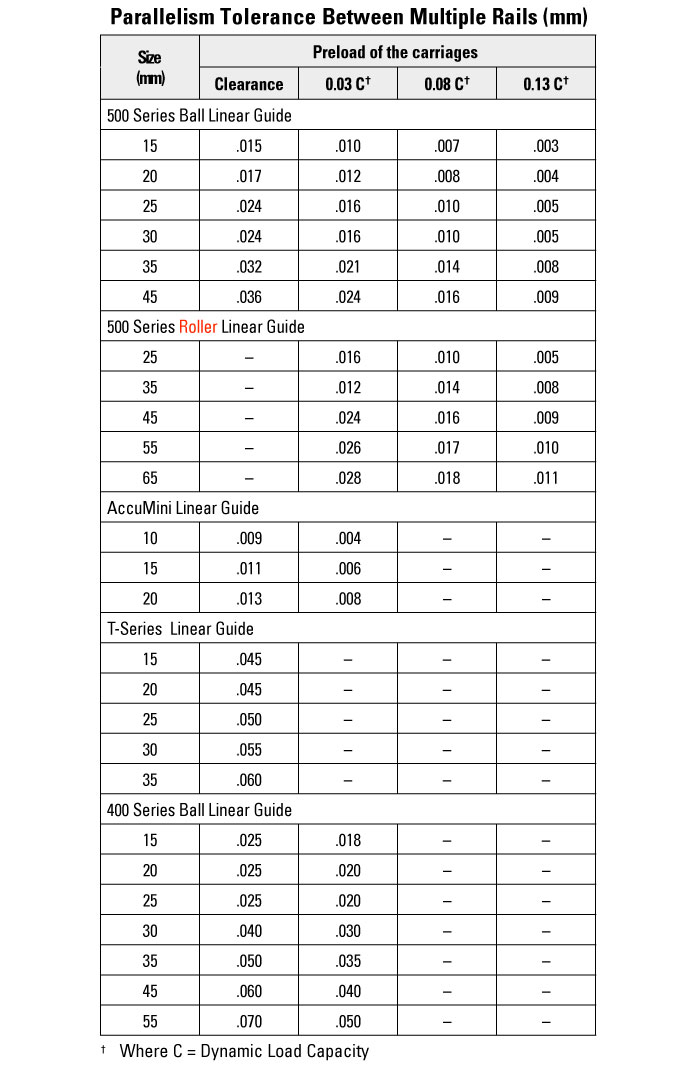

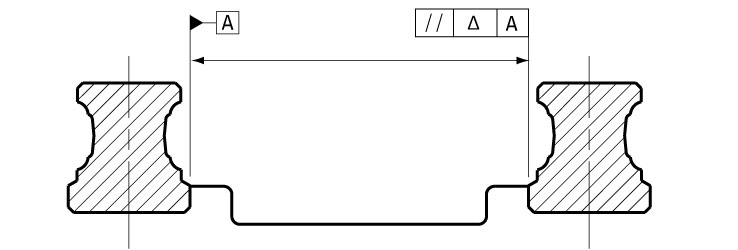

A variação na distância entre os trilhos induzirá uma carga lateral ou de cisalhamento nos rolamentos. Para minimizar o efeito dessa carga de cisalhamento, os trilhos precisam ser instalados paralelamente dentro de tolerâncias específicas. As tolerâncias de paralelismo entre as bordas de referências do trilho são mostradas na tabela abaixo.
