Guias e rolamentos de trilho de perfil - Deslocamento do carro de transporte
Instruções de instalação
Deslocamento vertical do carro de transporte
Um deslocamento vertical entre os carros de transporte dianteiro e traseiro induzirá um momento de passo nos rolamentos.
Medidas de deslocamento vertical (visão lateral)
Medidas de deslocamento vertical (visão lateral)
Deslocamento lateral do carro de transporte
As bordas de referência do deslocamento lateral do carro de transporte induzirão um movimento de guinada.
Medidas de deslocamento lateral (visão inferior)
Medidas de deslocamento lateral (visão inferior)

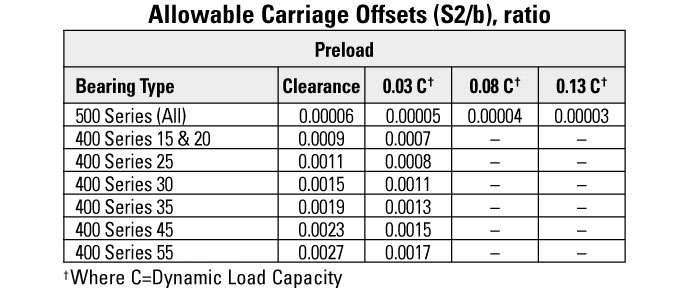

Para minimizar os efeitos desses momentos de passo e guinada, consulte as tolerâncias na tabela a seguir. Essa tolerância descreve os atributos da superfície de montagem paralela ao eixo do trilho e a linearidade da borda de referência.
É possível calcular o valor S2 máximo permitido obtendo (S2/b) com base na tabela a seguir. Em seguida, use esta fórmula.
S2máx. = b x (S2/b)
