Guide e cuscinetti a guida profilata - Scostamento della slitta

Uno scostamento verticale tra slitte aft e anteriore crea un momento di rotazione sull'asse orizzontale sui cuscinetti.

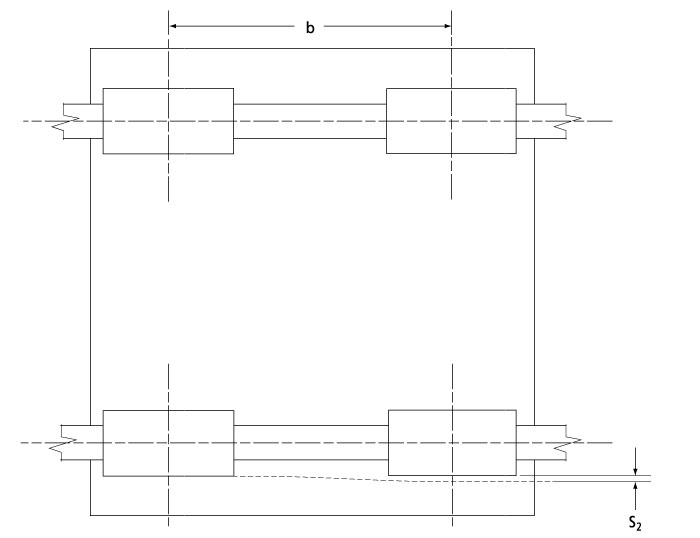

Uno scostamento laterale dei bordi di riferimento della slitta dà luogo a un momento di rotazione rispetto all'asse verticale.

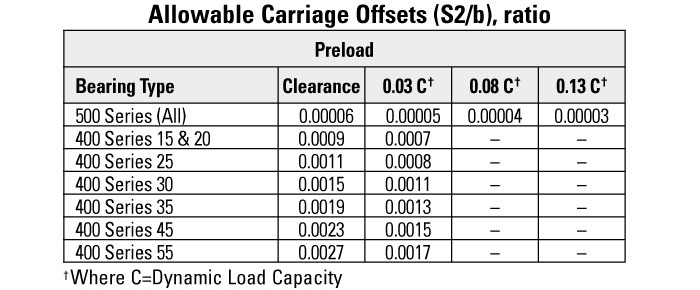

Al fine di ridurre al minimo gli effetti di questi momenti rotatori rispetto all'asse verticale e orizzontale, la tabella qui di seguito riporta le dovute tolleranze. Tale tolleranza descrive gli attributi della superficie di montaggio parallela all'asse della guida e la rettilineità del bordo di riferimento.
