Guide e cuscinetti a guida profilata - Parallelismo

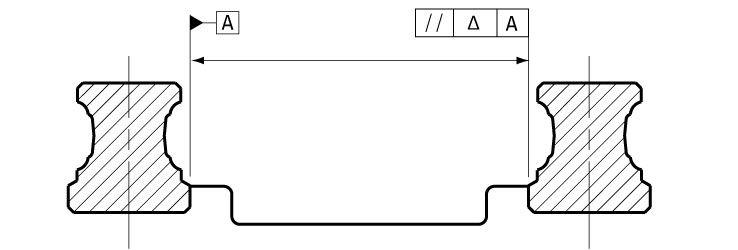

Parallelismo delle guide

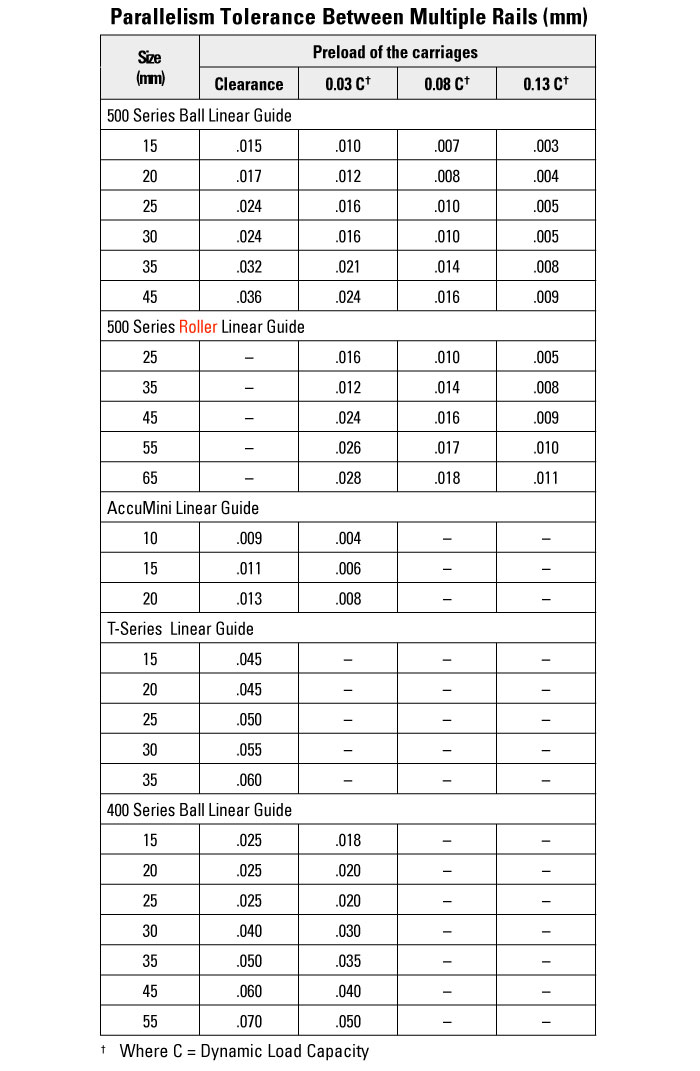

Una variazione della distanza tra le guide causa un carico laterale o di taglio sui cuscinetti. Al fine di ridurre al minimo l'effetto di questo carico di taglio, le guide devono essere installate in parallelo entro determinate tolleranze. La tabella qui sotto mostra le tolleranze per il parallelismo tra i bordi di riferimento della guida.
