Łożyska i prowadnice z szynami profilowanymi - Równoległość

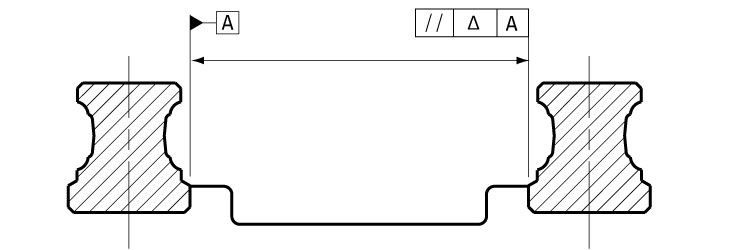

Równoległość szyny

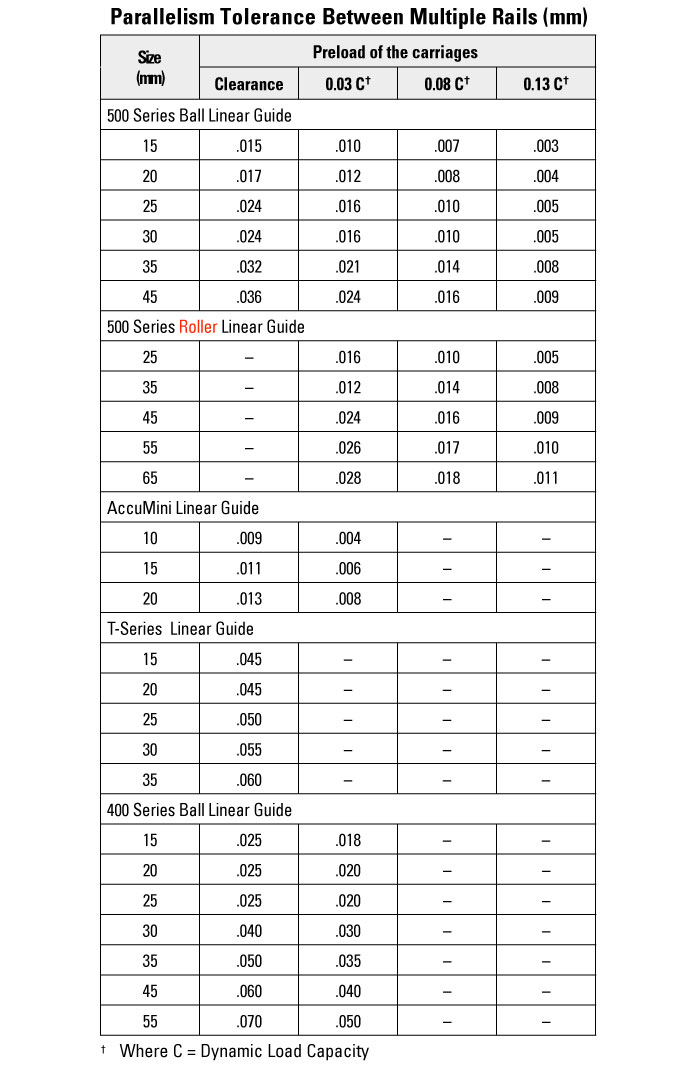

Wahanie odległości między szynami będzie wywoływać obciążenie ścinające lub boczne łożysk. W celu zminimalizowania wpływu tego obciążenia ścinającego szyny muszą być zainstalowane w zakresie określonych tolerancji. Tolerancje równoległości od krawędzi odniesienia szyny do krawędzi odniesienia są podane w poniższej tabeli.
