Profilschienenlager & -führungen - Schlittenversatz
Einbauanweisungen
Vertikalversatz des Schlittens
Ein vertikaler Versatz zwischen dem vorderen und hinteren Schlitten erzeugt ein Kippmoment auf die Lager.
Vertikalversatzmessungen (Seitenansicht)
Vertikalversatzmessungen (Seitenansicht)
Seitenversatz des Schlittens
Ein seitlicher Versatz der Schlitten-Bezugskanten erzeugt ein Giermoment.
Seitenversatzmessungen (Ansicht von unten)
Seitenversatzmessungen (Ansicht von unten)

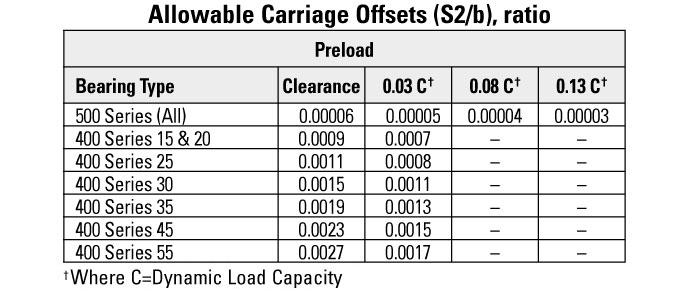

Um die Auswirkungen dieser Nick- und Giermomente zu minimieren, können die Toleranzen in der nachstehenden Tabelle entnommen werden. Diese Toleranz beschreibt die Eigenschaften der Montagefläche parallel zur Schienenachse und die Geradheit der Bezugskante.
Der maximal zulässige Wert S2 lässt sich berechnen, indem (S2/b) aus der nachstehenden Tabelle entnommen und in die folgende Formel eingesetzt wird:
S2max = b x (S2/b)
