Profilschienenlager & -führungen - Schienen-Vertikalversatz

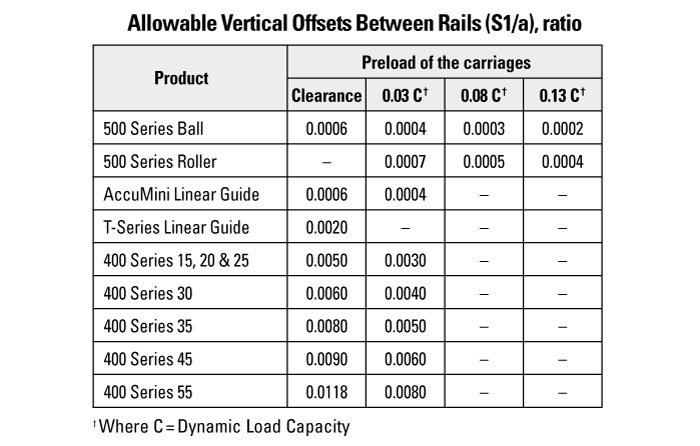

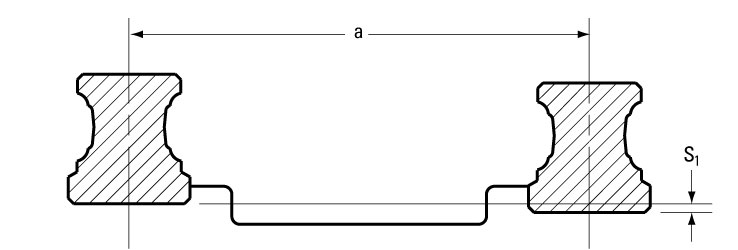

Ein vertikaler Versatz der Schienen über die Achse erzeugt ein Rollmoment auf die Schlitten. Um den Einfluss dieses Rollmoments zu minimieren, sind die Toleranzen für den vertikalen Versatz in der nachstehenden Tabelle aufgeführt. Diese Toleranz beschreibt die Eigenschaften der Montagefläche senkrecht zur Schienenachse.
