Profil Ray Yatakları ve Kılavuzları - Ray Dikey ofseti

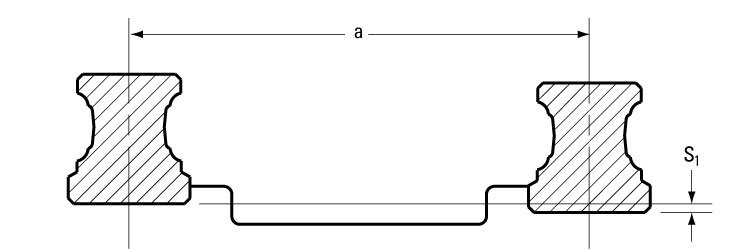

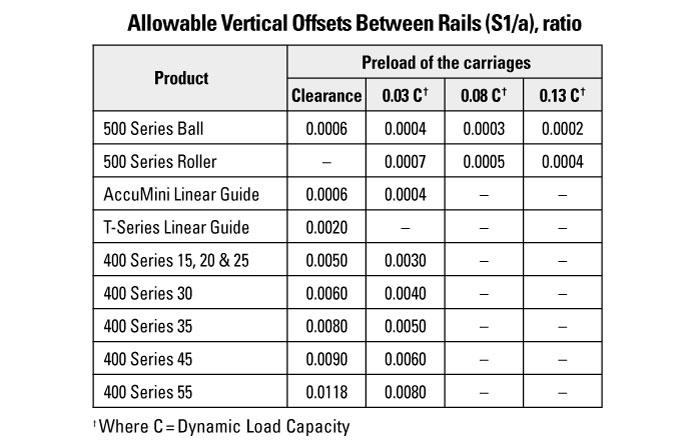

Eksenin karşısındaki rayların dikey ofseti, taşıyıcılar üzerine çevirme momentine yol açacaktır. Bu çevirme momentinin etkisini en aza indirmek üzere, dikey ofset için toleranslar aşağıdaki tabloda bulunmaktadır. Bu tolerans, ray eksenine dikey durumda olan montaj yüzeyinin özelliklerini tanımlamaktadır.
