Profil Ray Yatakları ve Kılavuzları - Taşıyıcı ofsetleri

Ön ve arka taşıyıcıların arasındaki dikey ofset, yataklar üzerinde hatve momentine yol açacaktır.

Taşıyıcı referans kenarının yanal ofseti savrulma momentine yol açacaktır.

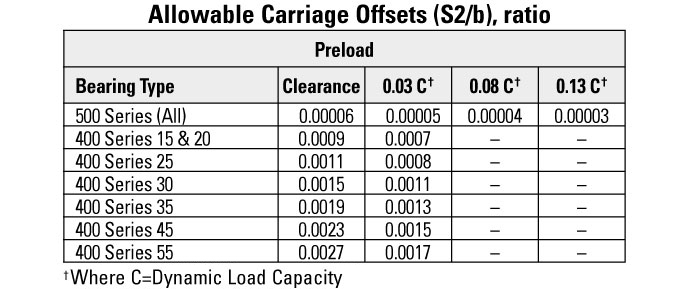

Bu hatve ve savrulma momentlerinin etkilerini en aza indirmek için toleranslar aşağıdaki tabloda bulunmaktadır. Bu tolerans, ray eksenine paralel olan montaj yüzeyinin ve referans kenar düzlüğünün özelliklerini anlatmaktadır.
