Roulements à rail profilé et guides - Décalages du chariot
Instructions d’installation
Décalage vertical du chariot
Un décalage vertical entre les chariots avant et arrière induira un moment de tangage sur les roulements.
Mesures de décalage vertical (vue de côté)
Mesures de décalage vertical (vue de côté)
Décalage latéral du chariot
Un décalage latéral des bords de référence du chariot induira un moment de lacet.

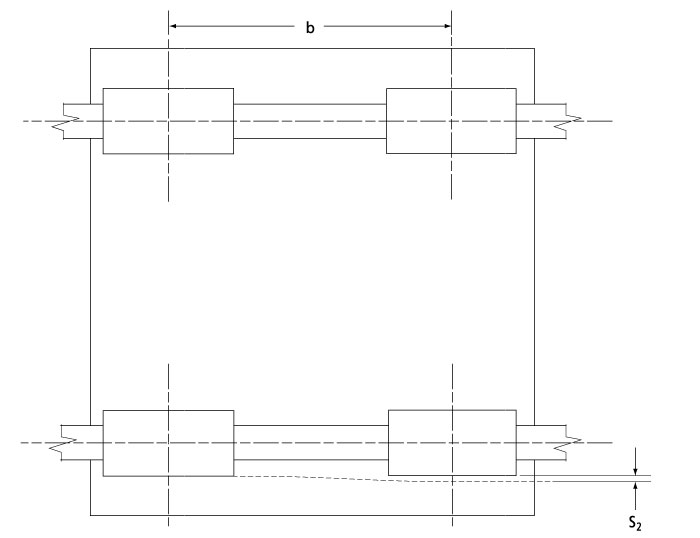

Mesures de décalage latéral (vue de dessous)
Mesures de décalage latéral (vue de dessous)

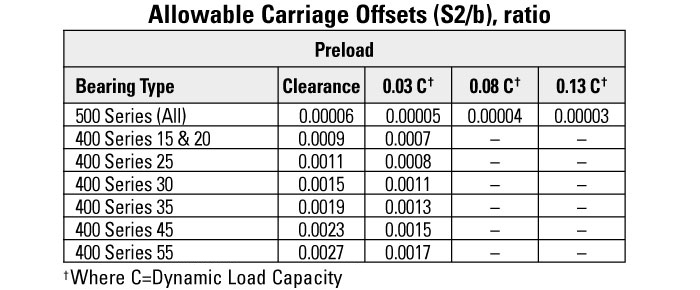

Afin de minimiser les effets de ces moments de tangage et de lacet, des tolérances peuvent être trouvées dans le tableau ci-dessous. Cette tolérance décrit les attributs de la surface de montage parallèle à l’axe du rail, et la rectitude du bord de référence.
Le maximum S2 autorisé peut être calculé en obtenant (S2/b) à partir du tableau ci-dessous. Ensuite, en utilisant la formule suivante.
S2max = b x (S2/b)
