Kugelgewindetriebe - Steigung/Teilung

Kugel- und Trapezgewindespindeln verfügen häufig über mehrere Gewindegänge, die sich entlang der Spindel winden. Diese Spindeln werden als „mehrgängige Spindeln“ bezeichnet. Bei mehrgängigen Spindeln sind Steigung und Teilung nicht identisch.

Bei eingängigen Gewinden: Steigung = Teilung.

Bei zweigängigen Gewinden: Steigung = 2-fache Teilung.

Bei viergängigen Gewinden: Steigung = 4-fache Teilung.

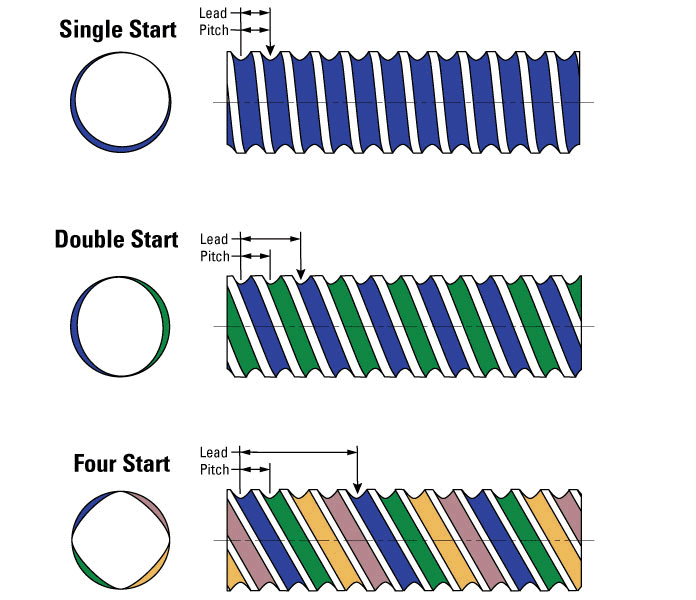

In den nachfolgenden Animationen vollführen alle Spindeln genau eine Umdrehung. Diese Spindeln haben alle dieselbe Teilung, aber unterschiedliche Steigungen. Der Pfeil bewegt sich entlang der Spindel, wie es eine Kugelgewindemutter beim Drehen der Spindel täte. Wie Sie sehen, bewegt sich der Pfeil bei einem zweigängigen Gewinde (zwei Gewindeanfänge) doppelt so weit wie bei einem eingängigen Gewinde. Ein viergängiges Gewinde bewegt die Mutter viermal so weit wie ein eingängiges Gewinde.
