Diseño y teoría

Diferencia entre el paso y el avance
En los husillos de bolas y de rosca, suele haber varias roscas o surcos que recorren el husillo. Estos se conocen como husillos de varios surcos. Si un husillo tiene más de un surco, el avance y el paso no coinciden.

El avance es la distancia que la tuerca recorre cuando el husillo da una vuelta. El
paso es la distancia entre dos valles en la rosca del husillo.

En los husillos con un único surco, el avance es igual al paso.
En los husillos con dos surcos, el avance es igual a 2 veces el paso.
En los husillos con cuatro surcos, el avance es igual a 4 veces el paso.

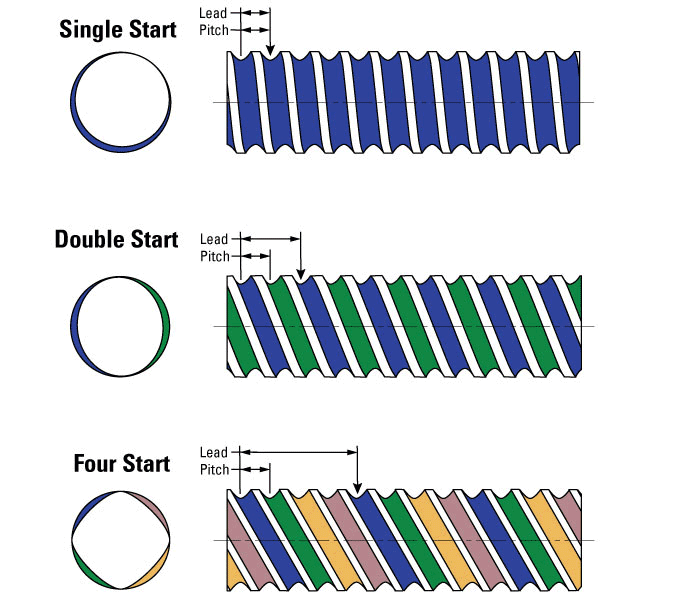

En la siguiente animación, todos los husillos giran una vuelta. Los husillos tienen el mismo paso, pero diferentes avances. La flecha se mueve a lo largo del husillo tal como se movería una tuerca de bolas al girar el husillo. Observe que, en el husillo de dos surcos, la flecha avanza el doble de distancia que en el de un surco. En el husillo de cuatro surcos, el avance es cuatro veces mayor que en el de un surco.

Animación de la diferencia entre el avance y el paso

El siguiente video ilustra algunos términos básicos sobre los husillos de bolas, como "avance" y "paso".

Identificación del conjunto del husillo de bolas Y diferencia entre avance y paso
