Husillos de bolas - Cojinetes de apoyo
Diseño y teoría
En la mayoría de las aplicaciones, los extremos del husillo de bolas (o uno de ellos) descansan en un cojinete. Las siguientes son las configuraciones comunes de apoyo de los extremos de un husillo de bolas:
Fijación de los extremos
Fijación de los extremos
- Un cojinete radial de ranuras profundas (apoyo flotante o simple)
- Un par de cojinetes de contacto angular en oposición para controlar el juego en el extremo (apoyo fijo)
Ejemplo de un apoyo simple (izquierda) y un apoyo fijo
Ejemplo de un apoyo simple (izquierda) y un apoyo fijo
Fijación de los extremos

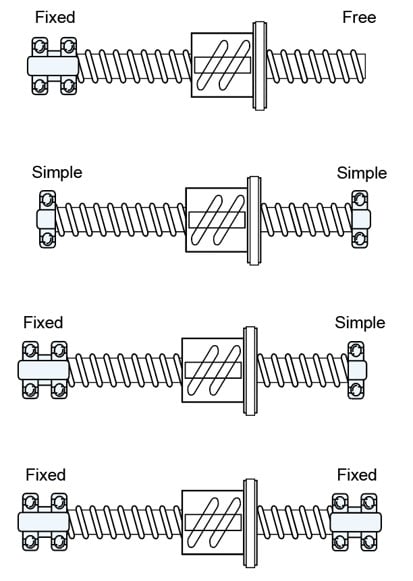

Para fines de selección, generalmente se utilizan cuatro combinaciones de cojinetes de apoyo. Una configuración apoyo fijo-apoyo libre es la que ofrece menos sustento, mientras que una configuración apoyo fijo-apoyo fijo es la que ofrece más sustento.Fijación de los extremos
