Parafusos de esfera - Suportes de rolamento
Design e teoria
Na maioria das aplicações, as extremidades do parafuso de esfera serão apoiadas em um rolamento. As configurações geralmente usadas para apoiar as extremidades de um parafuso de esferas são:
Fixidez da extremidade
Fixidez da extremidade
- Rolamento radial de ranhura profunda (suporte simples flutuante)
- Dois rolamentos de contato angular, um de costas para o outro, para controlar a folga na extremidade (suporte fixo)

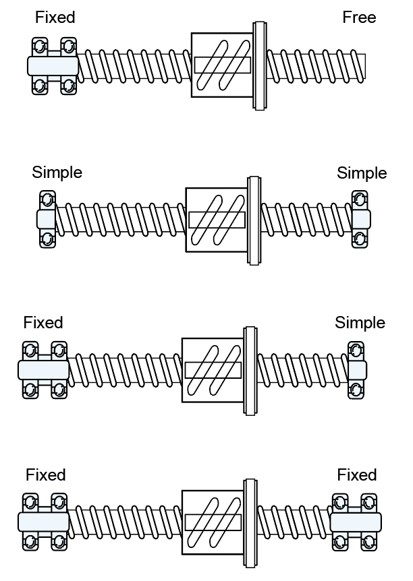

Exemplo de um suporte simples (à esquerda) e um suporte fixo
Exemplo de um suporte simples (à esquerda) e um suporte fixo
Fixidez da extremidade
Para fins de seleção, geralmente são usadas quatro combinações de suportes de rolamento. O suporte fixo-livre oferece o menor suporte, enquanto suporte fixo-fixo oferece o maior suporte.Fixidez da extremidade
