Parafusos de esfera - Sistemas de retorno
Design e teoria
A recirculação da esfera exige um sistema de retorno da esfera. Há três tipos principais de sistemas de retorno da esfera:
- Retorno interno com protetor de extremidade
- Retorno de botão
- Retorno externo (ou retorno do tubo)

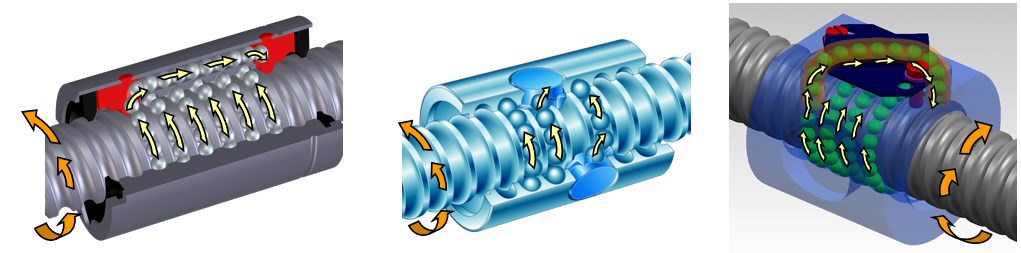

Retorno interno, retorno de botão e retorno externo
Retorno interno, retorno de botão e retorno externo
Retorno interno com protetor de extremidade
- As esferas são coletadas da ranhura da esfera e transferidas para a outra extremidade em um canal interno
- Não há saliências externas que dificultem a montagem
- Ruído e vibração baixos (em comparação aos retornos externos)
Retorno de botão
- As esferas são coletadas da ranhura da esfera e transferidas por UM trilho
- Não há saliências externas que dificultem a montagem
- Ruído e vibração baixos (em comparação aos retornos externos)
- As esferas são coletadas da ranhura da esfera e transferidas para a outra extremidade em um tubo externo
- Economia e facilidade de instalação, manutenção e reparo
No design de retorno externo, há duas formas pelas quais as esferas podem ser coletadas da ranhura da esfera. A forma mais simples é usar um corte na borda do tubo para formar uma garra que coleta as esferas da ranhura de esferas. O método alternativo é usar um defletor. Esses dois métodos são ilustrados na imagem abaixo.

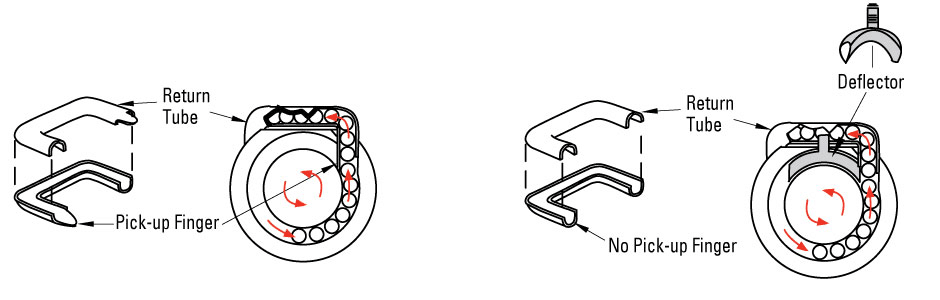

Garras de retenção vs. defletores
Garras de retenção vs. defletores
As porcas esféricas que utilizam o sistema de retorno defletor são capazes de operar em velocidades mais altas do que porcas semelhantes que usam garras de retenção.
As porcas esféricas que utilizam o sistema de retorno defletor são identificadas pelos pinos do defletor roscado e pelas porcas que prendem o gancho da guia. As porcas esféricas com garras de retenção têm parafusos que prendem o grampo da guia no lugar.

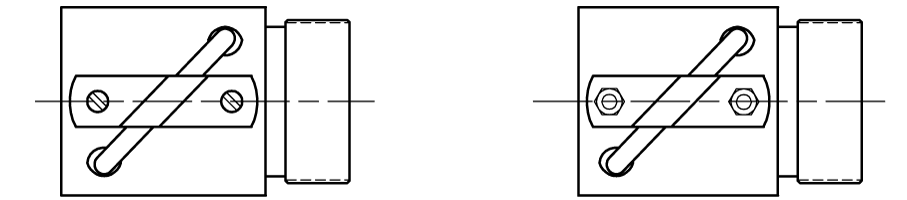

Identificação de garras de retenção versus defletores
A porca esférica à esquerda tem parafusos que mantêm o grampo do tubo de retorno abaixado. Este seria o design de uma garra de retenção. A porca esférica à direita tem porcas nos pinos que mantêm o grampo do tubo de retorno abaixado. Este seria o design de um defletor. O pino faz parte do defletor.
Identificação de garras de retenção versus defletores
A porca esférica à esquerda tem parafusos que mantêm o grampo do tubo de retorno abaixado. Este seria o design de uma garra de retenção. A porca esférica à direita tem porcas nos pinos que mantêm o grampo do tubo de retorno abaixado. Este seria o design de um defletor. O pino faz parte do defletor.
