Parafusos de esfera - Definições
Design e teoria
Veja a seguir algumas definições de termos comuns relacionados a parafusos de esfera.
NUNCA ultrapasse a carga estática nominal
Carga estática nominal
Carga estática nominal é a capacidade de carga máxima que a porca esférica é capaz de suportar quando NÃO está girando. A aplicação de uma carga superior à carga estática nominal pode causar brinelamento da trilha de esferas ou a divisão dos rolamentos de esferas ao meio.
NUNCA ultrapasse a carga estática nominal
Exemplo de brinelamento
Exemplo de brinelamento
Carga dinâmica nominal
Carga dinâmica nominal é a carga que um conjunto pode manter durante:
- deslocamento de 1 milhão de polegadas - medida imperial
- 1 milhão de voltas - medida métrica
Exemplo de lascamento
Exemplo de lascamento
Diâmetro do círculo da esfera

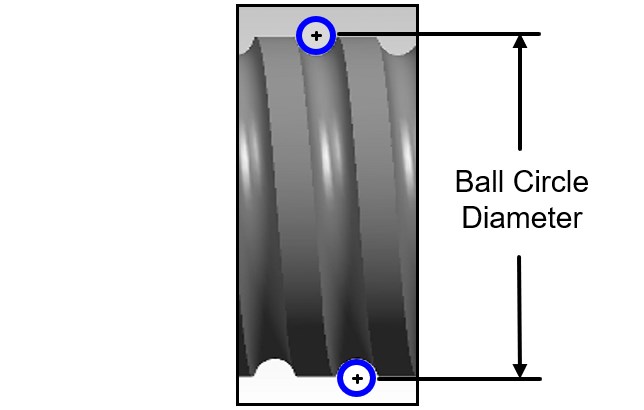

Diâmetro do círculo da esfera (BCD) é a distância entre as linhas centrais de duas esferas opostas em contato com o parafuso. A dimensão é mostrada na imagem abaixo.
Diâmetro do círculo da esfera
Diâmetro do círculo da esfera
Direção da rosca
A direção da rosca refere-se à direção da hélice da rosca em torno do eixo. Assim como ocorre com parafusos e porcas normais, a rosca direita é usada como padrão, e a rosca esquerda só é usada quando há uma necessidade específica. Em parafusos de esfera, raramente há necessidade de um parafuso roscado esquerdo. Geralmente, os tamanhos de rosca esquerda disponíveis são bastante limitados.

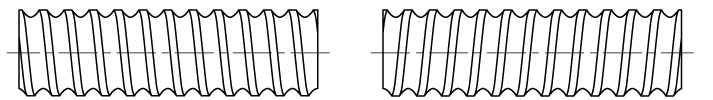

Parafusos roscados direito e esquerdo
Parafusos roscados direito e esquerdo
Se houver a necessidade de um conjunto em que ambas as porcas esféricas se juntem e se separem à medida que o eixo é girado em uma direção, um parafuso direito e um parafuso esquerdo poderão ser úteis. É possível criar um parafuso direito e um parafuso esquerdo moldando as roscas direitas e as roscas esquerdas em um eixo ou acoplando 2 eixos. Ambos os métodos podem ter uma área central em que não pode haver roscas ou roscas imperfeitas.

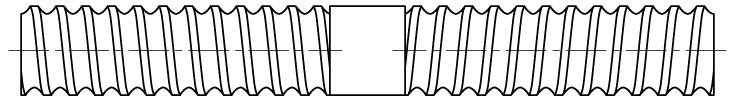

Conjunto de rosca direita e esquerda
