Parafusos de esfera - Avanço versus passo
Design e teoria
Diferença entre avanço e passo
Geralmente, parafusos de esfera e de avanço têm múltiplas roscas ou partidas. Eles são chamados de parafusos de múltiplas partidas. Se o parafuso tiver múltiplas partidas, o avanço e o passo não serão iguais.
Passo é a distância entre duas cristas na rosca do parafuso
No parafuso de partida única, avanço = passo.
Na partida dupla, o avanço = 2x o passo.
Na partida quádrupla, o avanço = 4x o passo.

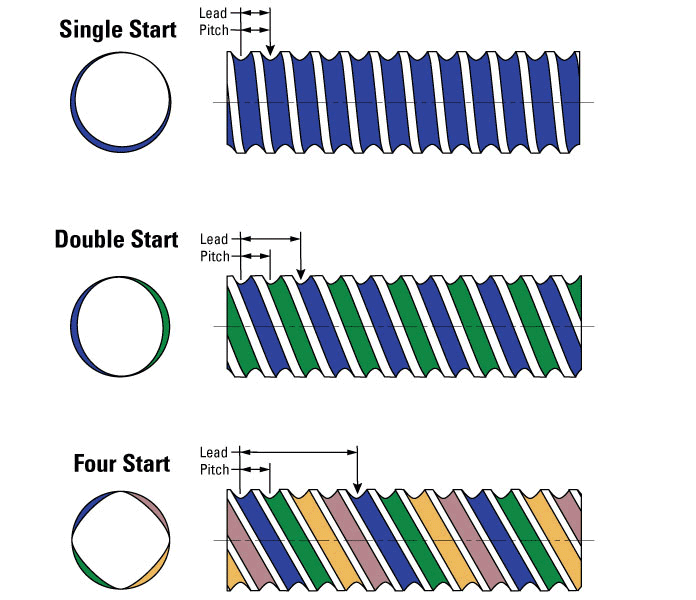

Na animação a seguir, todos os parafusos são girados uma volta. Todos esses parafusos têm o mesmo passo, mas avanços diferentes. A seta move-se ao longo do parafuso da mesma forma que uma porca esférica se moveria quando os parafusos são girados. Observe como a partida dupla move a seta pelo dobro da distância da partida única. Além disso, a partida quádrupla faz um deslocamento quatro vezes maior que a distância da partida única.
Animação de avanço vs. passo
Animação de avanço vs. passo
O vídeo abaixo ilustra alguns termos básicos relacionados ao parafuso de esfera, incluindo avanço e passo.
