Śruby kulowe - Skok a podziałka
Budowa i teoria
Różnica między skokiem a podziałką
W śrubach kulowych i pociągowych występuje często wiele gwintów, lub wiele początków, biegnących wzdłuż śruby. Jest to nazywane śrubą z wieloma początkami. Jeśli śruba jest śrubą z wieloma początkami, skok i podziałka nie są takie same.
Podziałka jest odległością między dwiema powierzchniami styku na gwincie śruby
Dla śruby z jednym początkiem skok = podziałka.
Dla dwóch początków skok = 2 razy podziałka.
Dla czterech początków skok = 4 razy podziałka.

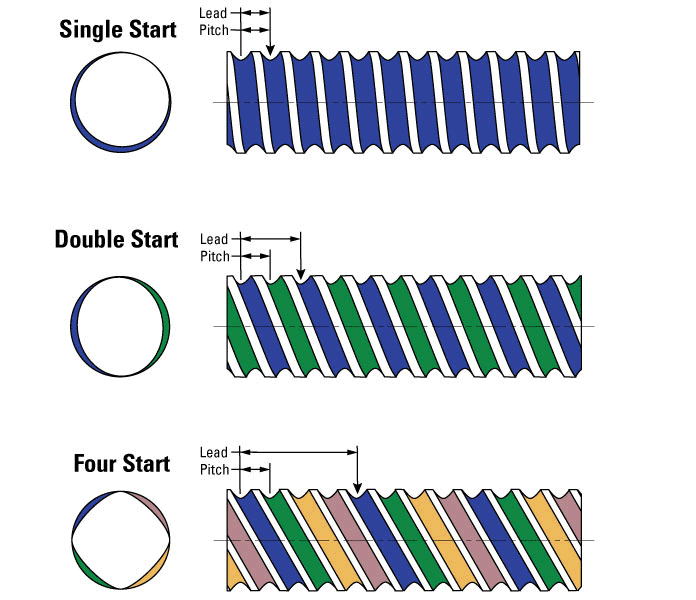

Na poniższej animacji wszystkie śruby są obracane o 1 obrót. Śruby te mają taką samą podziałkę, lecz inne skoki. Strzałka porusza się wzdłuż śruby, tak jak poruszałaby się nakrętka kulowa podczas obrotu śrub. Należy zwrócić uwagę, jak podwójny początek przesuwa strzałkę na dwukrotność odległości pojedynczego początku. A poczwórny początek przesuwa strzałkę na czterokrotność odległości pojedynczego początku.
Animacja przedstawiająca skok i podziałkę
Animacja przedstawiająca skok i podziałkę
Poniższy film przedstawia podstawowe pojęcia związane ze śrubą kulową, w tym skok i podziałkę.
