Śruby kulowe - Systemy powrotu
Budowa i teoria
W przypadku układów z kulami poruszającymi się w obiegu nie trzeba stosować systemu powrotu kul. Istnieją trzy główne typy systemów powrotu kul:
- Powrót wewnętrzny z zaślepką
- Powrót przy użyciu przycisku
- Powrót zewnętrzny (lub powrót przez rurkę)

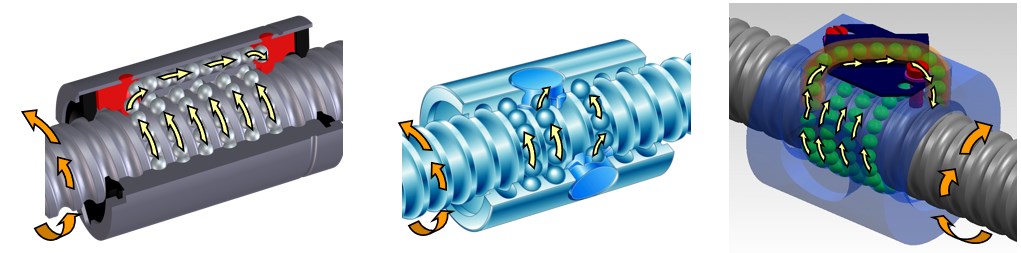

System powrotu wewnętrzny, przy użyciu przycisku i zewnętrzny
System powrotu wewnętrzny, przy użyciu przycisku i zewnętrzny
Powrót wewnętrzny z zaślepką
- Kule odbierane są z rowka kulowego i przenoszone na drugi koniec w kanale wewnętrznym
- Brak zewnętrznych występów komplikujących montaż
- Niski poziom hałasu i drgań (w porównaniu z powrotami zewnętrznymi)
Powrót przy użyciu przycisku
- Kule odbierane są z rowka kulowego i przenoszone JEDNĄ ścieżką
- Brak zewnętrznych występów komplikujących montaż
- Niski poziom hałasu i drgań (w porównaniu z powrotami zewnętrznymi)
- Kule odbierane są z rowka kulowego i przenoszone na drugi koniec w rurce zewnętrznej
- Opłacalny, łatwy w instalacji, konserwacji i naprawach
W konstrukcji z powrotem zewnętrznym dostępne są dwa sposoby, na które kule mogą być podnoszone z rowka. Najprostszym sposobem jest użycie krawędzi nacięcia rurki w celu ukształtowania palca, który podnosi kule z rowka. Alternatywną metodą jest wykorzystanie deflektora. Obie te metody są przedstawione na poniższym rysunku.

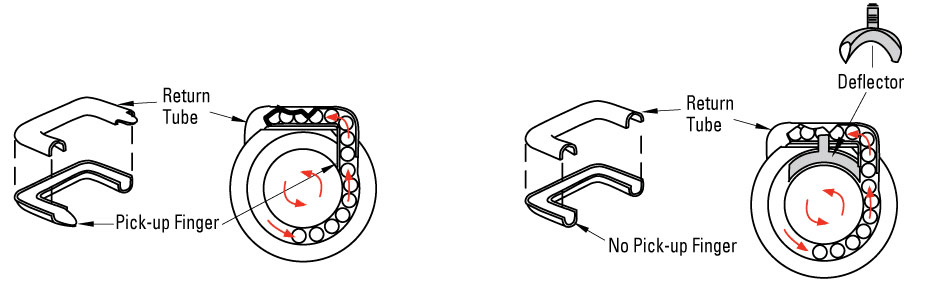

Palec podnoszący a deflektor
Palec podnoszący a deflektor
Nakrętki kulowe wykorzystujące system powrotu z deflektorem mogą pracować z wyższymi prędkościami niż podobne nakrętki używające palców podnoszących.
Nakrętki kulowe wykorzystujące system powrotu z deflektorem są identyfikowane przez gwintowane kołki deflektora i nakrętki mocujące zacisk prowadnicy. Nakrętki kulowe z palcami podnoszącymi mają śruby utrzymujące zacisk prowadnicy na miejscu.

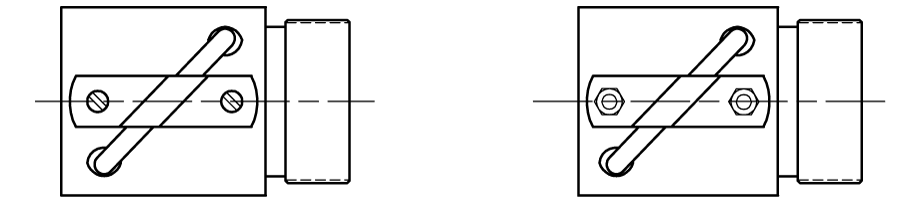

Identyfikacja palca podnoszącego względem deflektora
Nakrętka kulowa po lewej stronie ma śruby utrzymujące zacisk rurki powrotnej. Jest to konstrukcja z palcem podnoszącym. Nakrętka kulowa po prawej stronie ma nakrętki na kołkach utrzymujące zacisk rurki powrotnej. Jest to konstrukcja z deflektorem. Kołek jest częścią deflektora.
Identyfikacja palca podnoszącego względem deflektora
Nakrętka kulowa po lewej stronie ma śruby utrzymujące zacisk rurki powrotnej. Jest to konstrukcja z palcem podnoszącym. Nakrętka kulowa po prawej stronie ma nakrętki na kołkach utrzymujące zacisk rurki powrotnej. Jest to konstrukcja z deflektorem. Kołek jest częścią deflektora.
