Bilyalı Vidalar - Geri Getirme Sistemleri
Tasarım ve Teori
Bilya devridaimi nedeniyle, bir bilya geri getirme sistemi bulunması gereklidir. Bilya geri getirme sistemlerinin üç ana tipi vardır:
- Uç kapağı geri getirme ile dahili
- Geri getirme düğmesi
- Harici geri getirme (veya boru geri getirme)

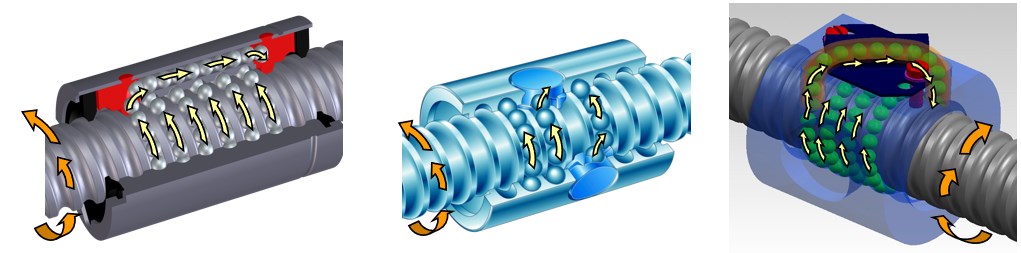

Dahili, düğme ve Harici geri getirme
Dahili, düğme ve Harici geri getirme
Uç kapağı geri getirme ile dahili
- Bilyalar, bilya oluğundan alındı ve dahili kanalın diğer ucuna aktarıldı
- Montajı zorlaştıran hiçbir dış çıkıntı mevcut değil
- Düşük gürültü ve titreşim (harici geri getirmeye kıyasla)
Geri getirme düğmesi
- Bilyalar, bilya oluğundan alındı ve BİR yol üzerinden aktarıldı
- Montajı zorlaştıran hiçbir dış çıkıntı mevcut değil
- Düşük gürültü ve titreşim (harici geri getirmeye kıyasla)
- Bilyalar, bilya oluğundan alındı ve harici borunun diğer ucuna aktarıldı
- Uygun maliyetli, kurulumu, bakımı ve onarımı kolay

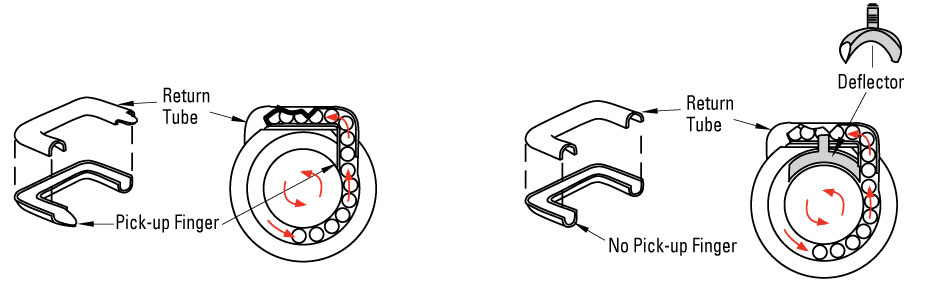

Harici geri getirme tasarımında, bilyaları bilya oluğundan kaldırabilmenin iki yolu vardır. En basit yolu, bilyaları bilya oluğundan kaldıran bir tırnak oluşturmak için boru payının kenarını kullanmaktır. Alternatif bir yöntem de saptırıcı kullanmaktır. Bu iki yöntem aşağıdaki görüntüde gösterilmiştir.
Kaldırma mandalı karşısında Saptırıcı
Kaldırma mandalı karşısında Saptırıcı
Saptırıcı geri getirme sistemi kullanan bilyalı somunlar, kaldırma mandalı kullanan aynı somunlardan daha yüksek hızlarda kullanılabilir.
Saptırıcı geri getirme sistemi kullanan bilyalı somunlar, dişli saptırıcı saplamalar ve kılavuz kelepçe üzerinde tutulan somunlar olarak tanımlanır. Kaldırma mandallı bilyeli somunlar, kılavuz kelepçeyi yerinde tutan vidalara sahiptir.

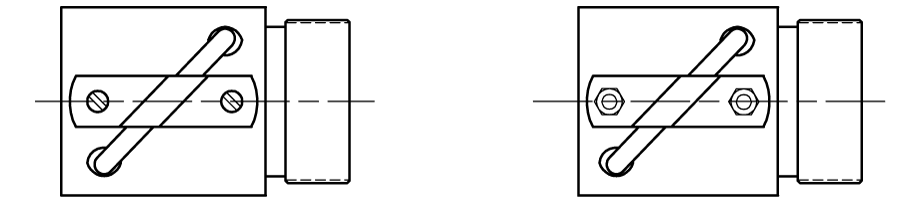

Kaldırma mandalı karşısında saptırıcı tanımlama
Sol taraftaki bilyalı somun, geri getirme borusunun kelepçesini aşağıda tutan vidalara sahiptir. Bu, bir kaldırma mandalı tasarımı olacaktır. Sağ taraftaki bilyalı somun, geri getirme borusunun kelepçesini aşağıda tutan saplamalar üzerinde somunlara sahiptir. Bu, saptırıcı tasarımını sergiler. Saplama, saptırıcının bir parçasıdır.
Kaldırma mandalı karşısında saptırıcı tanımlama
Sol taraftaki bilyalı somun, geri getirme borusunun kelepçesini aşağıda tutan vidalara sahiptir. Bu, bir kaldırma mandalı tasarımı olacaktır. Sağ taraftaki bilyalı somun, geri getirme borusunun kelepçesini aşağıda tutan saplamalar üzerinde somunlara sahiptir. Bu, saptırıcı tasarımını sergiler. Saplama, saptırıcının bir parçasıdır.
