Bilyalı Vidalar - Tasarım Genel Bakışı
Tasarım ve Teori
Bilyalı vidalar döner hareketi lineer harekete, lineer hareketi de döner harekete çevirir. Bir bilyalı vida tertibatı devridaim bilyalı yataklar ile bir vida ve bir somundan oluşur. Vida ile somun arasındaki bağlantı vida ve somunda eşleşen bilya biçiminde dönen bilyalı yataklar ile sağlanır. Aktarılan güçler, yüksek sayıda bilyalı yataklar üzerinden dağıtılır, bu da her bir bilya için oldukça düşük bir yük sağlar. Bilyalı vida tertibatları döner elemanlar kullandığı için düşük sürtünme katsayısına sahiptir.
Bilyalı vida devridaim yataklarını kullanır
Bilyalı vida devridaim yataklarını kullanır
Aşağıdaki video bilyalı vidalar hakkında ufak bir ayrıntı sağlar.
Bilyalı vida nedir?
Bilyalı vida ve kılavuz vida arasındaki fark nedir?
Bilyalı vidalarda devridaim yatakları bulunmaktadır. Kılavuz veya ACME vidalar yalnızca kayma sürtünmesi ile çalışır ve devridaim yatakları bulunmaz.

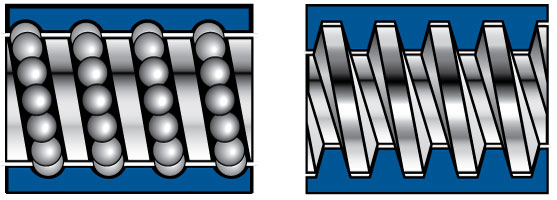

kılavuz vidaya kıyasla bilyalı vida
Bilyalı Vida özellikleri:- %90 Verimli
- Yuvarlanma Teması
- Yorgunluk nedeniyle kullanım ömrü kısıtlı - Tahmini kullanım ömrü
- Daha düşük başlangıç torku
- daha fazla yük kapasitesi
Kılavuz Vida veya ACME vida özellikleri:
- %30-80 etkili
- Kayma sürtünmesi
- aşınma nedeniyle kullanım ömrü kısıtlı - kullanım ömrünü tahmin etmek zor
kılavuz vidaya kıyasla bilyalı vida
Bilyalı Vida özellikleri:- %90 Verimli
- Yuvarlanma Teması
- Yorgunluk nedeniyle kullanım ömrü kısıtlı - Tahmini kullanım ömrü
- Daha düşük başlangıç torku
- daha fazla yük kapasitesi
Kılavuz Vida veya ACME vida özellikleri:
- %30-80 etkili
- Kayma sürtünmesi
- aşınma nedeniyle kullanım ömrü kısıtlı - kullanım ömrünü tahmin etmek zor
Aşağıdaki video, kılavuz ve bilyalı vidalar arasındaki farklar hakkında bazı bilgiler sağlar. Ayrıca, bir uygulamada hangisinin ne zaman daha iyi olacağını da gösterir.
Kılavuz karşısında Bilyalı Vida Teknolojisi
Bilyalı vida, güç aktarım vidaları ailesine ait olan bir güç ve hareket aktarım aygıtıdır. Kılavuz vidanın kayma sürtünmesini bilyalı yatakların dönme sürtünmesi ile değiştirir. Bilyalar; vida ve somunlarda içbükey sarmal oluklar tarafından şekil alan sertleştirilmiş çelik yuvalar içerisinde devridaim yapar. Vida ve somun arasındaki tüm reaktif yükler bilyalar tarafından taşınır, böylece bu parçalar arasındaki tek fiziksel temas sağlanır.

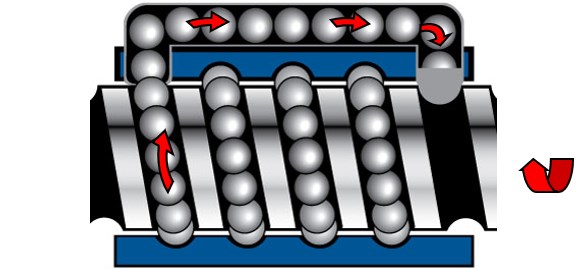

Vida ve somun birbirlerine uyumlu şekilde döndükçe, bilyalar bir uçtan saptırılır ve bilye kılavuzları tarafından somunun zıt tarafına taşınır. Bu devridaim, vida ile ilişkili somunun sınırlanmamış hareketine izin verir.
