Thomson Linear Motion Optmized
Bilyalı Vidalar - Geri tepme
Tasarım ve Teori
Geri tepme veya Boşluk ya da “hareket”
Boşluk, somun veya vidayı döndürmeden yük yönü ters çevrildiğinde somun ve vida arasındaki eksensel harekettir. Eksensel hareket bilyaların, bilya yolunun bir tarafından diğer tarafına kaydırılması ile oluşur. Aşağıdaki animasyon somunun kesit görünümünü gösterir. Uygulanan yükün (kırmızı ok) ters çevrilmesi boşluğun görünür olmasına yol açar. Bilyalar arasındaki aralıklar, bu gösterimde boşluğu görünür hale getirmek için büyütülmüştür.

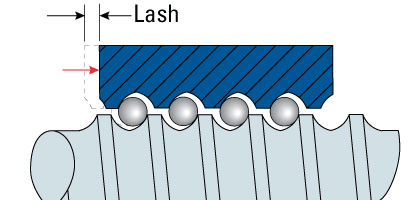

Geri Tepme Animasyonu, daha iyi görünürlük için bilya boşlukları büyütüldü
Geri Tepme Animasyonu, daha iyi görünürlük için bilya boşlukları büyütüldü
Yük yönü değiştiğinde somunun hareketi, yatağın oluğun bir tarafından diğerine kayması sonucu gerçekleşir. Bu hareket somunun boşluğudur. Boşluk, hiçbir şeyi döndürmeden somunun itildiği her bir yön arasındaki konumun farkını alarak ölçülür. 0,002 inç boşluklu bir somun, somunun vida üstünde vidayı döndürmeden 0,002 inç hareket edebileceği anlamına gelir.
Boşluk, hiçbir şeyi döndürmeden somunun itildiği her bir yön arasındaki konumun farkını alarak ölçülür. 0,002 inç boşluklu bir somun, somunun vida üstünde vidayı döndürmeden 0,002 inç hareket edebileceği anlamına gelir. Yük her zaman aynı yönde tutulursa, geri tepme görülmeyecektir. Yük birikmesi ve geri tepmenin bir sorun yarattığı uygulamalarda, boşluk daha iyi oturan bilyalar seçerek azaltılabilir veya bir önceden yüklenmiş somun kullanılarak ortadan kaldırılabilir.
