Bilyalı Vidalar - Tanımlar
Tasarım ve Teori
Aşağıdakiler, bilyalı somun ile kullanılan genel terimlerin bazı tanımlarıdır.
ASLA Statik Yük Oranını aşmayın
Statik yük Oranı
Statik Yük Oranı, bilyalı vidanın DÖNMEDİĞİ sırada kaldırabileceği maksimum yük kapasitesidir. Statik oran üzerine bir yük uygulamak, bilya yolunda yüzey aşınmasına veya bilyalı yatakların yarı yarıya ayrılmasına yol açabilir.
ASLA Statik Yük Oranını aşmayın
Yüzey Aşınması Örneği
Yüzey Aşınması Örneği
Dinamik yük oranı
Dinamik yük oranı, bir tertibatın şu değerlere dayanabildiği yüktür:
- 1 milyon inç hareket - İngiliz ölçü birimli
- 1 milyon devir - Metrik
Kabarıp dökülme örneği
Kabarıp dökülme örneği
Bilya Daire Çapı

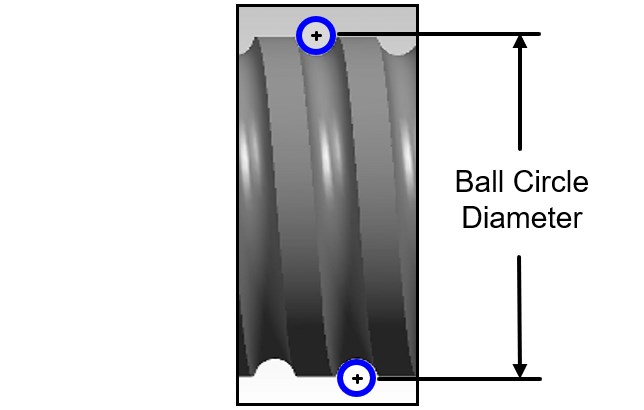

Bilya Daire çapı veya BCD, vida ile temas halinde olan iki karşılıklı bilyanın merkez hattı arasındaki mesafedir. Boyutlar aşağıdaki görüntüde gösterilmiştir.
Bilya Daire Çapı
Bilya Daire Çapı
Diş yönü
Diş yönü, diş sarmal eğrisinin mil etrafındaki yönü anlamına gelir. Normal cıvatalar ve somunlar standart olarak sağ taraf kullanımına yönelik olduğundan, sol taraf kullanımı için olanlar yalnızca sola dönen bir dişe ihtiyaç duyulan belirli uygulamalarda kullanılır. Bilyalı vidalarda, nadiren sola dönen bir dişli vida gerekir. Genelde Sola dönen diş için yalnızca birkaç boyut mevcuttur.

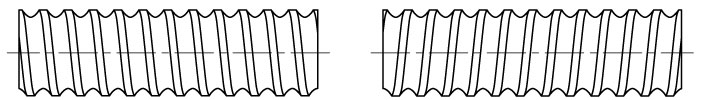

Sağ ve Sola dönen dişli vidalar
Sağ ve Sola dönen dişli vidalar
Milin tek bir yönde dönmesiyle her iki bilyalı somunun bir araya geldiği ve birbirinden ayrıldığı durumlarda bir tertibat gereksiniminde sağa ve sola dönen bir vida faydalı olur. Sağ ve sola dönen vida, sağ ve sol dişleri bir mil içerisine biçimlendirip yerleştirerek veya 2 mili birbirine bağlayarak oluşturulabilir. Her iki yöntem de, merkezinde hiç bir dişlinin olmadığı veya bozuk dişlilerin bulunduğu bir alana sahip olabilir.

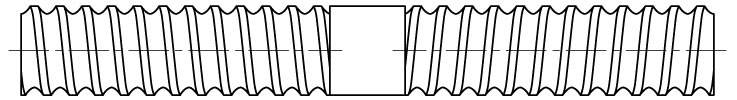

Sağ ve sola dönen dişli tertibatı
