Śruby kulowe - Prędkość krytyczna
Budowa i teoria
Zespół śruby ma maksymalne obroty, z którymi powinien pracować. Zarówno nakrętka, jak i śruba mają własne maksymalne obroty, których nie należy przekraczać. Ograniczenia zależą od innych czynników dla śruby niż dla nakrętki. Maksymalne obroty, z jakimi nakrętka może pracować, oraz maksymalne obroty, z jakimi śruba może pracować, są przeważnie inne. Podczas doboru zespołu śruby kulowej trzeba uwzględnić obie te wartości maksymalne.

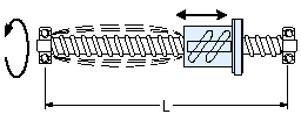

Wał śruby może wibrować przy wysokich obrotach
Wał śruby może wibrować przy wysokich obrotach
Wał śruby może wibrować przy wysokich obrotach
Wał śruby może wibrować przy wysokich obrotach
Maksymalna prędkość obrotowa śruby
Każda śruba kulowa (lub każdy wał) ma prędkość obrotową, przy której drgania i drgania harmoniczne nadmiernie wzrastają. Prędkość ta, często nazywana prędkością krytyczną śruby, jest funkcją:
- długości śruby;
- średnicy śruby;
- rodzaju montażu (zamocowania końca).
Wzory na obliczanie prędkości krytycznej śruby podano w części dotyczącej wymiarowania. link
Maksymalna prędkość obrotowa nakrętki kulowej
Maksymalną prędkość obrotową nakrętki kulowej (lub prędkość obrotowa wału wewnątrz nakrętki) ogranicza prędkość kul łożyskowych obracających się wewnątrz nakrętki. Przekroczenie maksymalnej prędkości obrotowej nakrętki kulowej może doprowadzić do trwałego uszkodzenia elementów obiegu kul. Kule łożyskowe mogą rozerwać lub zablokować system powrotu. W takim przypadku dojdzie do całkowitej awarii zespołu. Nigdy nie należy przekraczać maksymalnej prędkości obrotowej nakrętki kulowej.
Wzory na obliczanie maksymalnej prędkości obrotowej nakrętki kulowej podano w części dotyczącej wymiarowania. link
