Parafusos de esfera - Porca pré-carregada

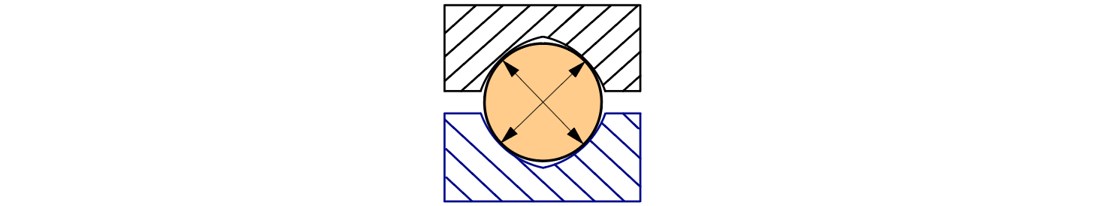

Contato de 4 pontos

• As esferas levam as cargas em ambas as direções.

• Porca menor (mesma capacidade de carga da porca não pré-carregada)
• Menos eficiente, pois há deslizamento no lado não carregado da esfera.
• A pré-carga tende a não durar tanto, devido ao desgaste decorrente do deslizamento da esfera.
• Pode ser feito em parafusos de operação suave (maior precisão).
• As porcas não são intercambiáveis, pois o tamanho da esfera é selecionado precisamente no momento da montagem.

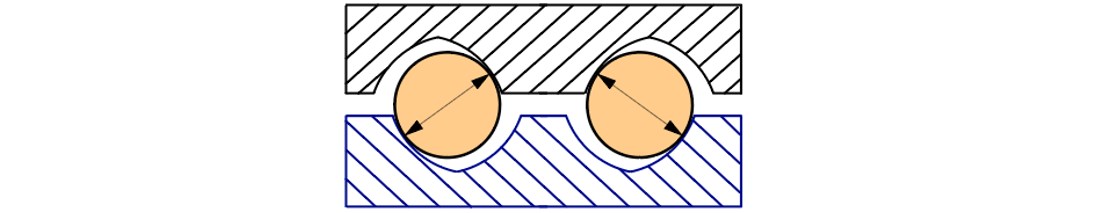

• Operação mais eficiente, com as esferas rolando sobre dois pontos (sem deslizamento).
• O pré-carregamento dura mais do que o contato de 4 pontos.
• As porcas pré-carregadas podem ser intercambiáveis. Porcas pré-carregadas que utilizam porcas duplas ajustáveis podem ser compradas individualmente e não precisam ser combinadas com o parafuso na fábrica.
• Possibilidade de pré-carregamento em parafusos de menor precisão. Em parafusos de menor precisão, o conjunto de porca dupla utiliza uma mola entre as duas metades da porca. Isso dá ao conjunto alguma flexibilidade para operar em um parafuso de menor precisão. No entanto, a força da mola é o limite de carga sem folga.
• Uma porca mais comprida para a mesma capacidade de carga. A porca deve ter o dobro de circuitos de esferas para ter a mesma capacidade de carga de uma porca não pré-carregada equivalente ou de uma porca pré-carregada de contato de 4 pontos.

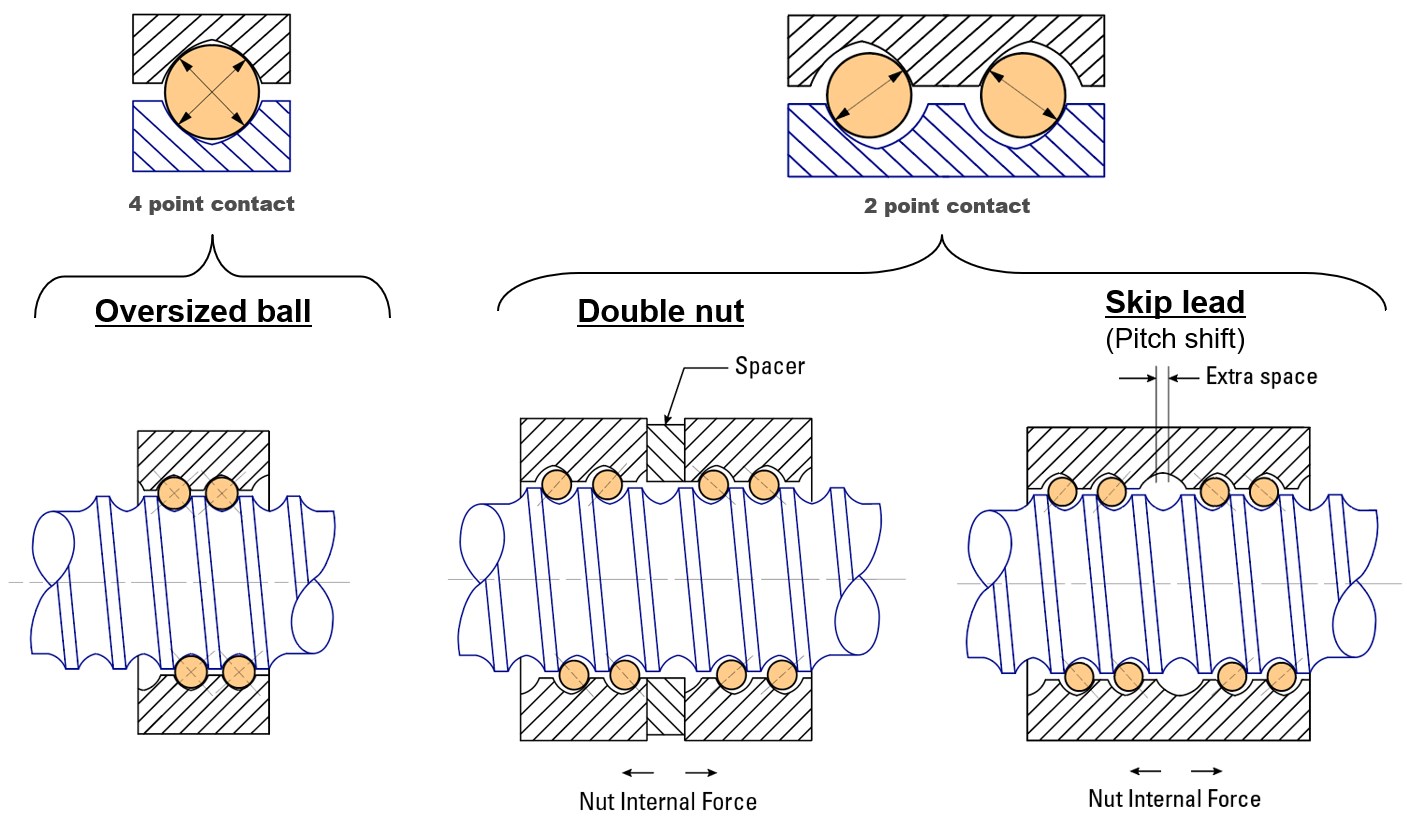

• Esfera avantajada (contato de 4 pontos)
• Porca dupla (contato de 2 pontos)

• Avanço de salto (contato de 2 pontos)


• O pré-carregamento da esfera avantajada usa alguns rolamentos de esferas para remover a folga livre axial e criar um pré-carregamento. Esse tipo de pré-carregamento mantém a capacidade de carga total e a menor dimensão. No entanto, esse tipo requer um parafuso de acoplamento com alta precisão de avanço e geralmente só funciona bem com um pré-carregamento de até 5%.

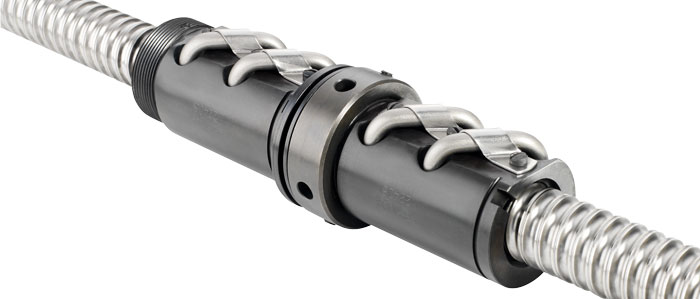

• O pré-carregamento de porca dupla utiliza duas porcas que são combinadas e configuradas para remover a folga livre axial. Esse tipo pode ser carregado com molas de compensação e pode ser ajustado para compensar o desgaste e a capacidade de carga. A desvantagem é o custo e o tamanho em relação às porcas esféricas avantajadas.
• A pré-carga de avanço de salto é típica em um conjunto de parafuso de aterramento ou girado. Isso resulta em uma porca rígida, com maior nível de pré-carga (aproximadamente 10%). Nesta solução que utiliza uma porca única, a capacidade dinâmica do sistema é reduzida, pois apenas metade dos rolamentos de esferas é carregada por vez.
