Vis à billes - Vitesse critique
Conception et théorie
Un ensemble de vis possède un régime maximal de fonctionnement. L’écrou et la vis ont tous deux des régimes maximum individuels qui ne doivent pas être dépassés. Les limitations dépendent de facteurs différents pour la vis et l’écrou. Le régime maximal auquel l’écrou peut fonctionner et le régime maximal auquel la vis peut fonctionner sont généralement différents. Les deux maximums doivent être pris en compte lors du choix d’un ensemble de vis à billes.

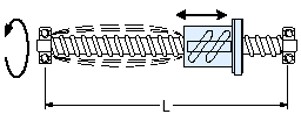

L’arbre de la vis peut vibrer à haut régime
L’arbre de la vis peut vibrer à haut régime
L’arbre de la vis peut vibrer à haut régime
L’arbre de la vis peut vibrer à haut régime
Régime maximal de la vis
Chaque vis à billes, ou chaque arbre, a une vitesse de rotation à laquelle les vibrations et les harmoniques deviennent excessives. Cette vitesse, souvent appelée vitesse critique de la vis, est fonction de :
- Longueur de la vis
- Diamètre de vis
- Type de montage (fixation en bout)
Pour les formules de calcul de la vitesse critique de la vis, voir la section sur le dimensionnement. lien
Régime maximal de l’écrou à billes
Le régime maximal de l’écrou à billes, ou le régime de l’arbre à l’intérieur de l’écrou, est limité par la vitesse des roulements à billes qui tournent dans l’écrou à billes. Le dépassement du régime maximal de l’écrou à billes peut entraîner des dommages permanents aux composants de recirculation des billes. Les roulements à billes peuvent se détacher ou bloquer le système de retour. Si cela se produit, il y aura une défaillance complète de l’unité. Ne jamais dépasser le régime maximal de l’écrou à billes.
Pour les formules de calcul du régime de rotation maximal des écrous à billes, voir la section sur le dimensionnement. lien
