Trapezgewindetriebe - Steigung/Teilung
Konstruktion und Theorie
Bei Trapezgewindetrieben verlaufen mehrere Gewinde (Gänge) entlang der Spindel. Das führt dazu, dass Steigung und Teilung nicht identisch sind.
Steigung bezeichnet den linearen Verfahrweg der Mutter bei einer Spindelumdrehung.
Teilung bezeichnet den Abstand zwischen zwei Gewindekerben im Spindelgewinde
Bei eingängigen Gewinden: Teilung = Steigung.
Bei zweigängigen Gewinden: Teilung = zweifache Steigung.
Bei viergängigen Gewinden: Teilung = 4-fache Steigung.

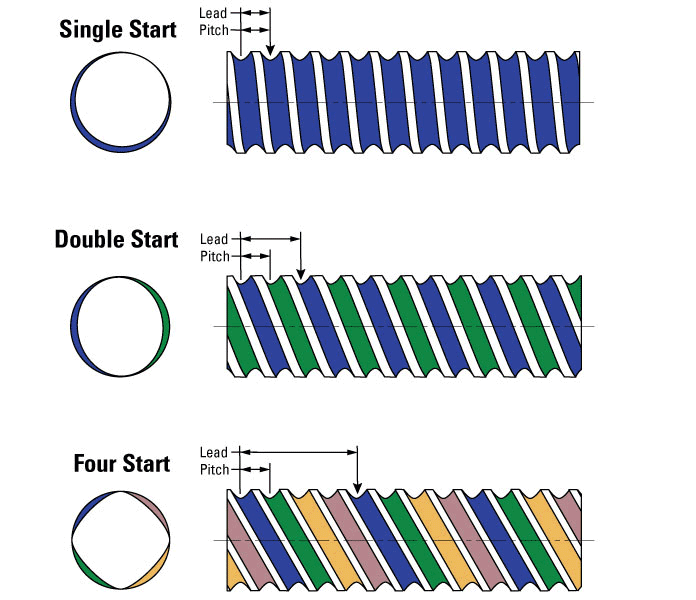

In den nachfolgenden Animationen vollführen alle Spindeln eine Umdrehung. Diese Spindeln haben alle dieselbe Teilung, aber unterschiedliche Steigungen. Der Pfeil bewegt sich entlang der Spindel, wie es eine Mutter beim Drehen der Spindel täte. Wie Sie sehen, bewegt sich der Pfeil bei einem zweigängigen Gewinde (zwei Gewindeanfänge) doppelt so weit wie bei einem eingängigen Gewinde. Ein viergängiges Gewinde bewegt die Mutter viermal so weit wie ein eingängiges Gewinde.
Teilung bezeichnet den Abstand zwischen zwei Gewindekerben im Spindelgewinde
Bei eingängigen Gewinden: Teilung = Steigung.
Bei zweigängigen Gewinden: Teilung = zweifache Steigung.
Bei viergängigen Gewinden: Teilung = 4-fache Steigung.
In den nachfolgenden Animationen vollführen alle Spindeln eine Umdrehung. Diese Spindeln haben alle dieselbe Teilung, aber unterschiedliche Steigungen. Der Pfeil bewegt sich entlang der Spindel, wie es eine Mutter beim Drehen der Spindel täte. Wie Sie sehen, bewegt sich der Pfeil bei einem zweigängigen Gewinde (zwei Gewindeanfänge) doppelt so weit wie bei einem eingängigen Gewinde. Ein viergängiges Gewinde bewegt die Mutter viermal so weit wie ein eingängiges Gewinde.
Animation Steigung/Teilung
Animation Steigung/Teilung
Wenngleich hier eine viergängige Spindel als höchste Teilung gezeigt wird, können Spindeln mit 12 oder mehr Gängen hergestellt werden.
