Parafusos de avanço - Avanço vs. passo
Design e teoria
Parafusos de avanço têm múltiplas roscas. Isso faz com que o avanço e o passo sejam diferentes.
Avanço é a distância que a porca se desloca com uma rotação do parafuso.
Passo é a distância entre duas cristas na rosca do parafuso
No parafuso de partida única, avanço = passo.
Na partida dupla, o avanço = 2x o passo.
Na partida quádrupla, o avanço = 4x o passo.

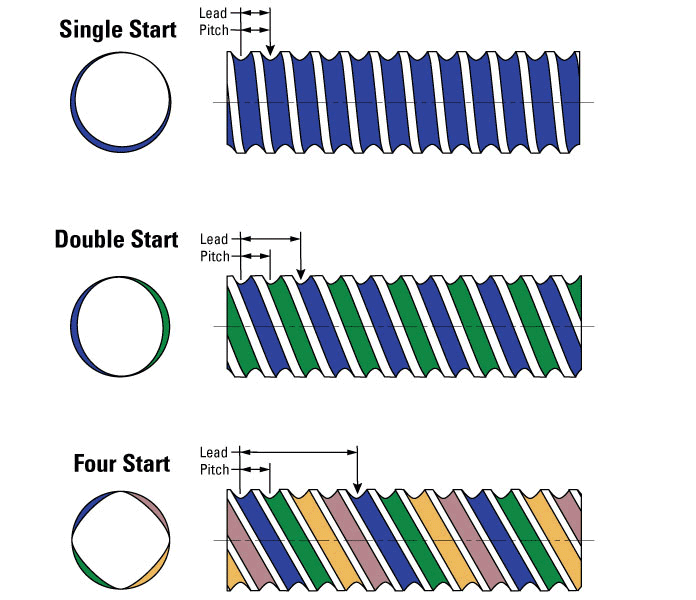

Na animação a seguir, todos os parafusos são girados uma volta. Todos esses parafusos têm o mesmo passo, mas avanços diferentes. A seta move-se ao longo do parafuso assim como uma porca se moveria quando os parafusos são girados. Observe como a partida dupla move a seta pelo dobro da distância da partida única. Além disso, a partida quádrupla faz um deslocamento quatro vezes maior que a distância da partida única.
Passo é a distância entre duas cristas na rosca do parafuso
No parafuso de partida única, avanço = passo.
Na partida dupla, o avanço = 2x o passo.
Na partida quádrupla, o avanço = 4x o passo.
Na animação a seguir, todos os parafusos são girados uma volta. Todos esses parafusos têm o mesmo passo, mas avanços diferentes. A seta move-se ao longo do parafuso assim como uma porca se moveria quando os parafusos são girados. Observe como a partida dupla move a seta pelo dobro da distância da partida única. Além disso, a partida quádrupla faz um deslocamento quatro vezes maior que a distância da partida única.
Animação de avanço vs. passo
Animação de avanço vs. passo
Embora, na maioria dos casos, seja mostrado um parafuso de 4 partidas, os parafusos de avanço podem ser fabricados com até 12 ou mais partidas.
