Śruby pociągowe - Skok a podziałka
Budowa i teoria
W śrubach pociągowych występuje często wiele gwintów, biegnących wzdłuż śruby. Powoduje to różnicę między skokiem a podziałką.
Skok jest odległością pokonywaną przez nakrętkę przy jednym obrocie śruby.
Podziałka jest odległością między dwiema powierzchniami styku na gwincie śruby
Dla śruby z jednym początkiem skok = podziałka.
Dla dwóch początków skok = 2 razy podziałka.
Dla czterech początków skok = 4 razy podziałka.
Na poniższej animacji wszystkie śruby są obracane o 1 obrót. Śruby te mają taką samą podziałkę, lecz inne skoki. Strzałka porusza się wzdłuż śruby, tak jak poruszałaby się nakrętka podczas obrotu śrub. Należy zwrócić uwagę, jak podwójny początek przesuwa strzałkę na dwukrotność odległości pojedynczego początku. A poczwórny początek przesuwa strzałkę na czterokrotność odległości pojedynczego początku.
Podziałka jest odległością między dwiema powierzchniami styku na gwincie śruby
Dla śruby z jednym początkiem skok = podziałka.
Dla dwóch początków skok = 2 razy podziałka.
Dla czterech początków skok = 4 razy podziałka.
Na poniższej animacji wszystkie śruby są obracane o 1 obrót. Śruby te mają taką samą podziałkę, lecz inne skoki. Strzałka porusza się wzdłuż śruby, tak jak poruszałaby się nakrętka podczas obrotu śrub. Należy zwrócić uwagę, jak podwójny początek przesuwa strzałkę na dwukrotność odległości pojedynczego początku. A poczwórny początek przesuwa strzałkę na czterokrotność odległości pojedynczego początku.

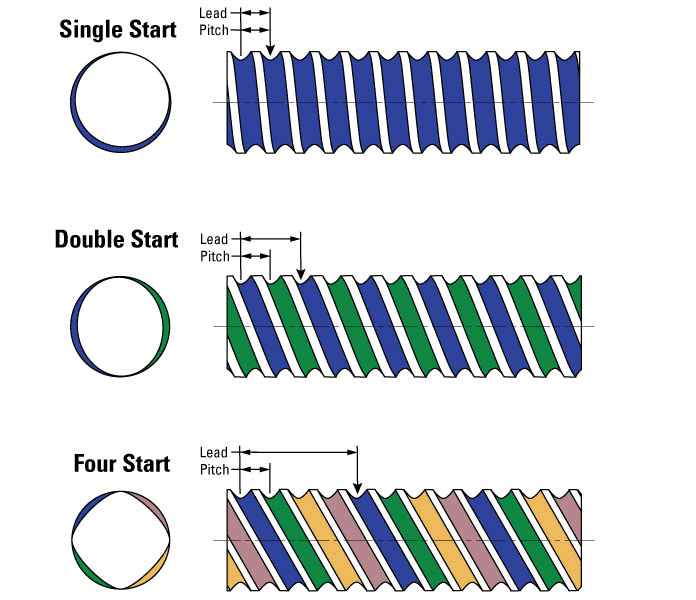

Animacja przedstawiająca skok i podziałkę
Animacja przedstawiająca skok i podziałkę
Chociaż dla większości początków przedstawiona jest liczba 4, śruby pociągowe mogą być produkowane do 12 lub więcej początków.
