Design e teoria
Le madreviti hanno più filetti lungo la vite. Per questo motivo, l'avanzamento e il passo non corrispondono.
L'avanzamento è la distanza percorsa dalla chiocciola in una rivoluzione della vite.Il
passo è la differenza tra due pieni di un filetto della vite.
Per le viti a un principio, avanzamento = passo.
Per il doppio principio, avanzamento = il doppio del passo.
Per i quattro principi, avanzamento = il quadruplo del passo.
Nella seguente animazione, tutte le viti vengono ruotate di un giro. Queste viti hanno tutte lo stesso passo, ma diversi avanzamenti. La freccia si sposta lungo la vite così come una chiocciola si sposterebbe nel momento in cui le viti ruotano. Si noti come il doppio principio sposti la freccia di una distanza doppia rispetto al principio unico. Mentre nel caso del quadruplo principio, la distanza è di quattro volte maggiore rispetto al principio singolo.
passo è la differenza tra due pieni di un filetto della vite.
Per le viti a un principio, avanzamento = passo.
Per il doppio principio, avanzamento = il doppio del passo.
Per i quattro principi, avanzamento = il quadruplo del passo.
Nella seguente animazione, tutte le viti vengono ruotate di un giro. Queste viti hanno tutte lo stesso passo, ma diversi avanzamenti. La freccia si sposta lungo la vite così come una chiocciola si sposterebbe nel momento in cui le viti ruotano. Si noti come il doppio principio sposti la freccia di una distanza doppia rispetto al principio unico. Mentre nel caso del quadruplo principio, la distanza è di quattro volte maggiore rispetto al principio singolo.

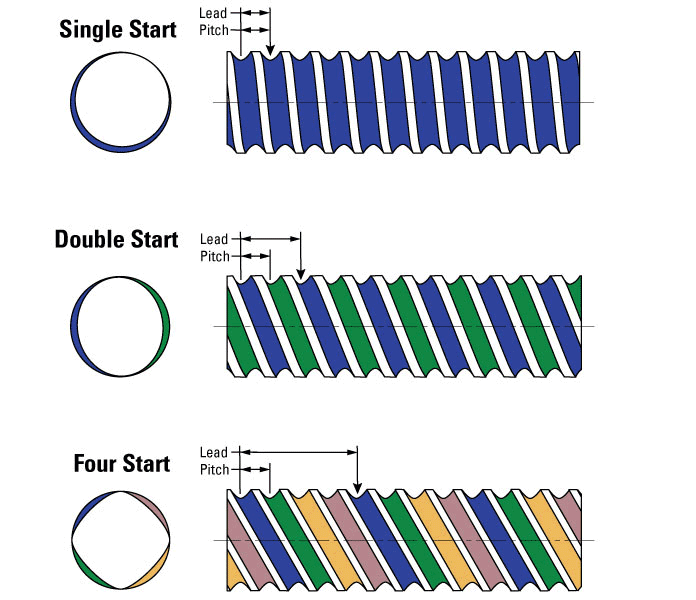

Animazione avanzamento e passo
Animazione avanzamento e passo
Nonostante vengano mostrate per lo più viti con quattro principi, le madreviti possono essere realizzate anche con 12 principi o più.
