Budowa i teoria

W łożyskach liniowych RoundRail obciążalność zmienia się, gdy łożysko jest obracane wokół wału względem obciążenia. Publikowana obciążalność dynamiczna łożysk firmy Thomson Ball Bushing dotyczy wyłącznie stosowania w optymalnej orientacji. Obciążanie w orientacji innej niż optymalna będzie wymagało obniżenia obciążalności.

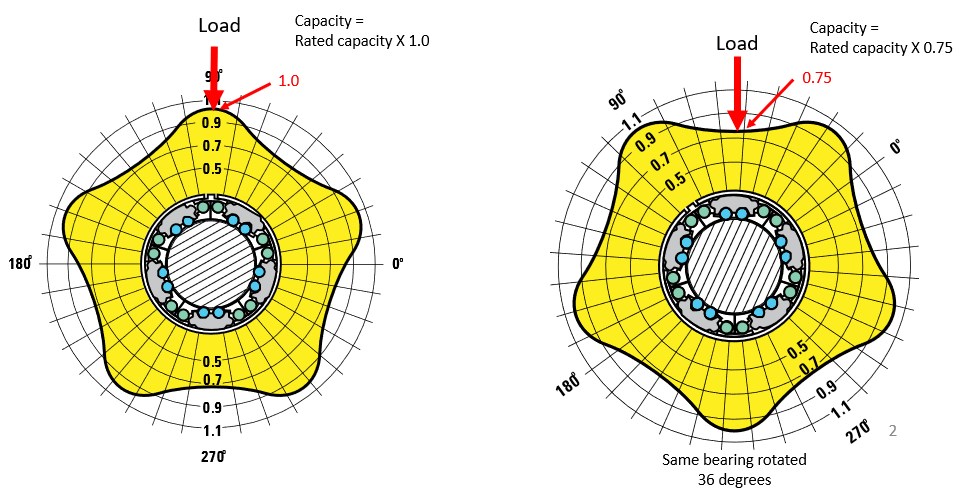

Jeśli narysujemy zależność obciążalności łożyska Ball Bushing® od orientacji względem bieżni, otrzymamy wykres jak niżej.

Obciążalność łożyska Ball Bushing® a obciążalność bieżni kul

Rysunek po lewej pokazuje obciążenie ściskane między dwoma płytami łożyska. W tym przypadku obciążenie będzie współdzielone przez dwie płyty łożyska. Ta orientacja jest optymalna i łożysko może przenieść maksymalne obciążenie.

Na rysunku po prawej łożysko zostało obrócone i obciążenie jest przyłożone bezpośrednio nad jedną z płyt łożyska. W tej sytuacji obciążenie porusza się w większości na jednej płycie. W takiej orientacji łożysko ma najmniejszą nośność.

Aby obliczyć obciążalność dla określonej orientacji, należy odczytać współczynnik korekcyjny z wykresu, a następnie przemnożyć przez podaną obciążalność znamionową. Uwaga: Wykres współczynnika korekcyjnego zmienia się w zależności od konstrukcji produktu i liczby bieżni kul. Wykres współczynnika dla określonego produktu jest podany w jego specyfikacji.

W jaki sposób orientacja łożyska liniowego Ball Bushing firmy Thomson wpływa na jego nośność

Ten film podaje więcej szczegółów na temat wpływu orientacji łożyska liniowego na obciążalność.
