Roulements Ball Bushing - Capacité de charge et angle
Conception et théorie
Dans les douilles à billes RoundRail, la capacité de charge change lorsque le roulement tourne autour de l’arbre par rapport à la charge. La capacité de charge dynamique publiée d’un roulement Ball Bushing Thomson n’est valable que s’il est utilisé dans l’orientation optimale. La charge à une orientation autre que l’orientation optimale nécessitera un déclassement de la capacité de charge.

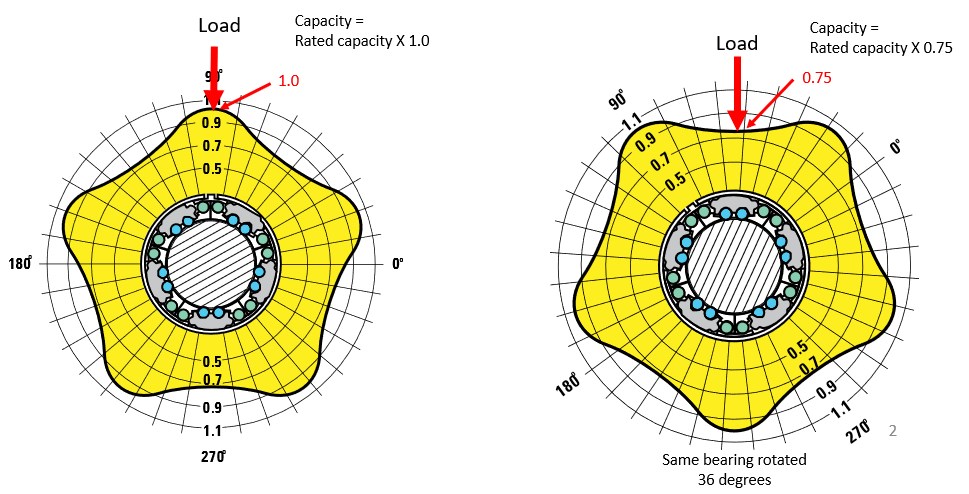

Si l’on représente graphiquement la capacité de charge du roulement Ball Bushing® en fonction de l’orientation des pistes à billes, on obtient un graphique comme ci-dessous.
Capacité de charge du roulement Ball Bushing® par rapport aux pistes à billes
Capacité de charge du roulement Ball Bushing® par rapport aux pistes à billes
L’image de gauche montre la charge qui s’exerce entre les deux plaques d’appui. Dans ce cas, la charge sera partagée par deux plaques d’appui. Cette orientation est l’orientation optimale et celle où le roulement peut supporter sa charge maximale.
Sur l’image de droite, le roulement a été tourné et la charge est appliquée directement sur l’une des plaques d’appui. Dans cette situation, la charge repose principalement sur la seule plaque d’appui. Cette orientation est celle où le roulement est à sa plus faible capacité.
Comment l’orientation d’un roulement Linear Ball Bushing Thomson affecte sa capacité de charge
Cette vidéo fournit plus de détails sur la manière dont l’orientation du roulement linéaire affecte la capacité de charge.
